Настройка аппаратуры управления (Radio)
Содержание
- Обзор аппаратуры
- Настройка аппаратуры
- Создание модели дрона
- Загрузка модели
- Сопряжение аппаратуры управления с приемником
- Сопряжение аппаратуры управления с приемником через Bind Phrase

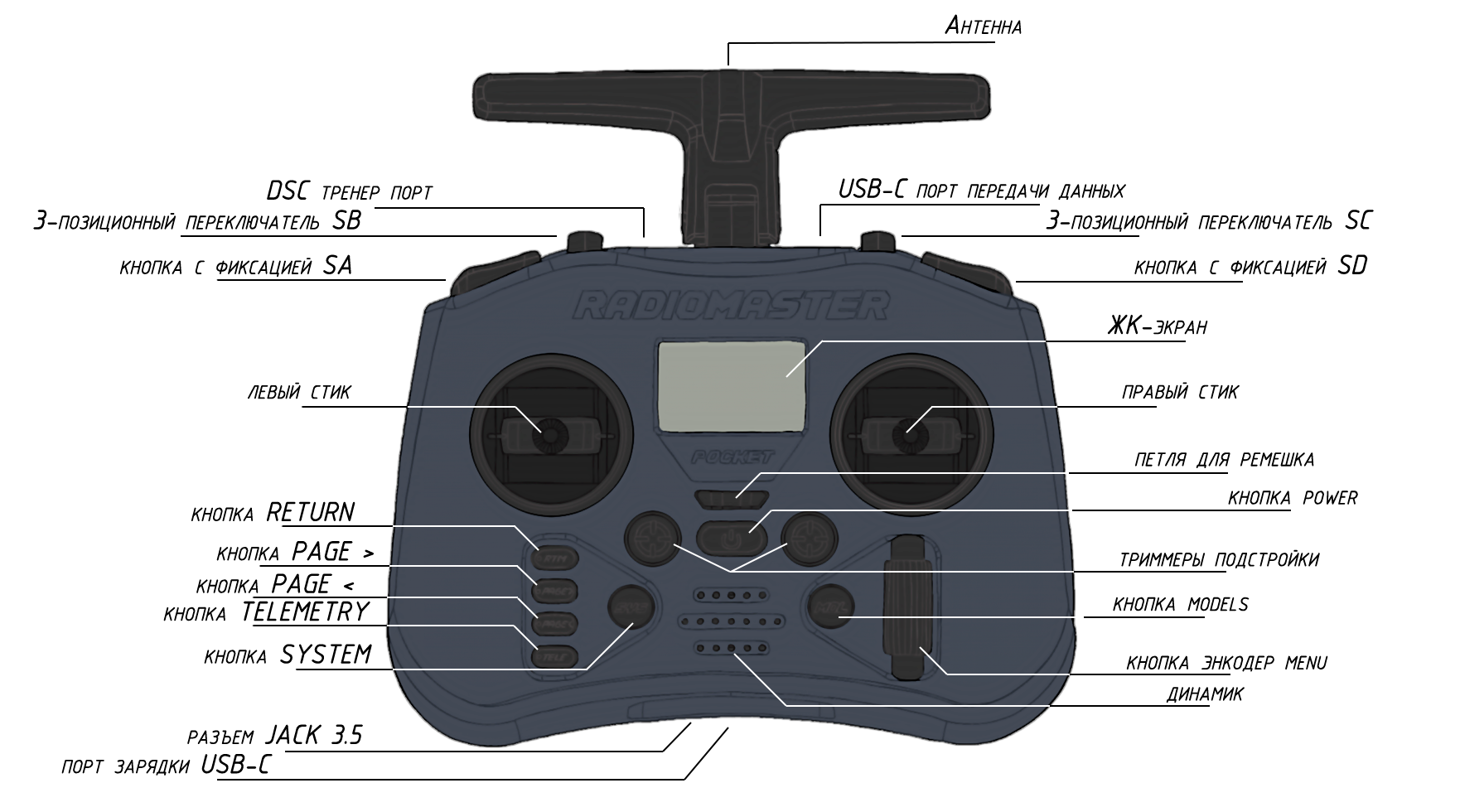

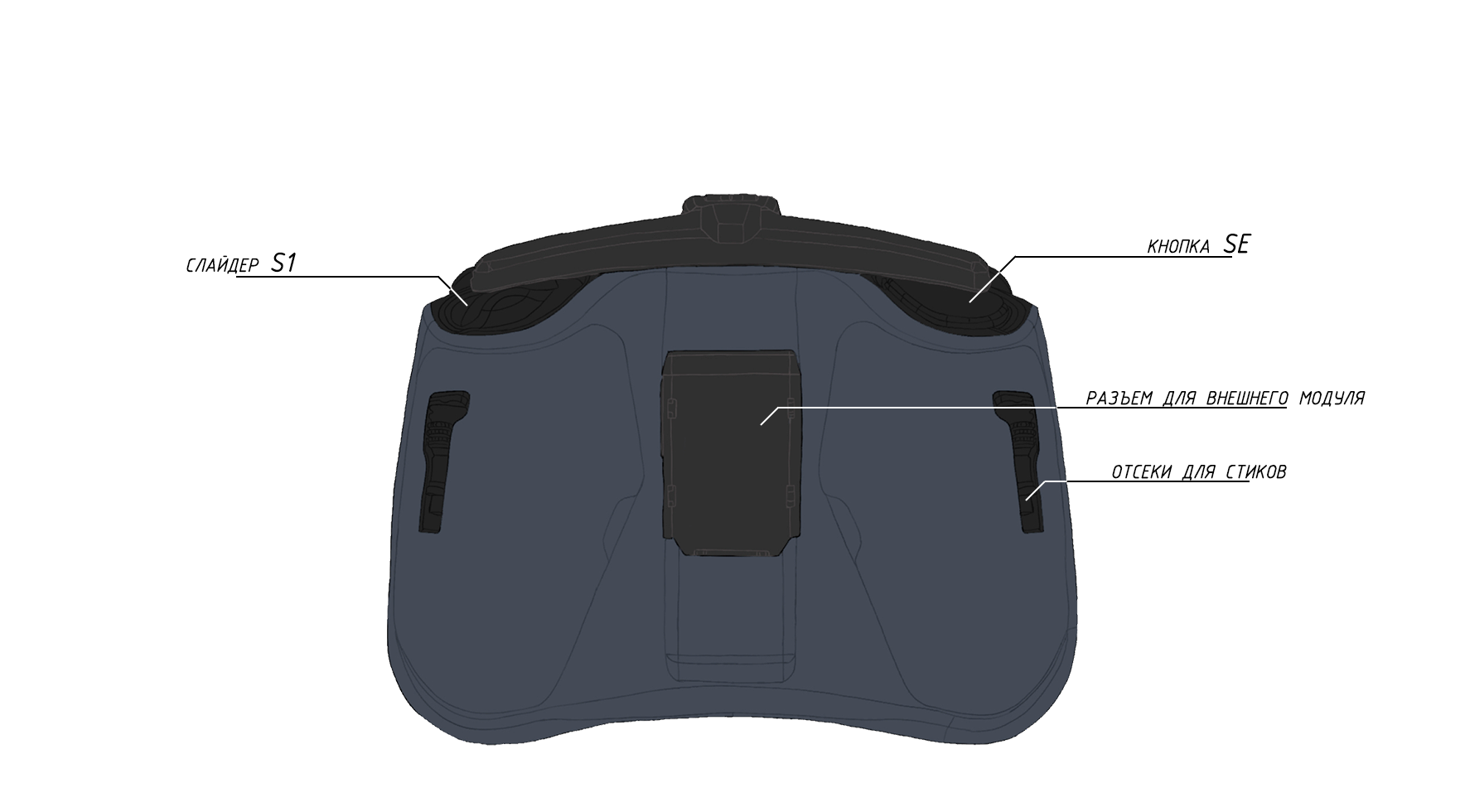

Обзор аппаратуры
Настройка аппаратуры
- Снимите черные резиновые накладки с задней стороны аппаратуры управления.
- Вставьте АКБ, соблюдая полярность.
- Наденьте резиновые накладки обратно.
- Включите аппаратуру, зажав кнопку POWER.
Если на экране аппаратуры появляются сообщения с предупреждением (картинка WARN), тогда проверьте положение тумблеров и стика газа (Throttle), они должны быть в нулевом положении.
Создание модели дрона
- Нажмите кнопку MDL.
Выберите пустое поле и зажмите колесо (энкодер).
Выберите пункт CREATE MODEL.
- Нажмите кнопку PAGE >.
С помощью колеса (энкодера) выберите пункт «Model name» и дайте имя вашему дрону.
Вернитесь в меню с помощью кнопки RTN.
С помощью колеса (энкодера) спуститесь ниже и включите внутренний передатчик сигнала.
Перейдите на страницу MIXES и включите дополнительные свитчи на аппаратуре:
У вас должны быть настроены все свитчи от SA до S1, после чего нажмите кнопку RTN. На этом основная настройка модели дрона закончена.
Загрузка модели
- Скачайте файл модели дрона на ПК
model05.yml. - Включите аппаратуру > подключите кабель type-C в верхний USB порт > выберите в меню вариант подключения USB Storage (SD).
В появившемся окне перейдите в папку MODELS и скопируйте в неё файл
model05.yml.
Сопряжение аппаратуры управления с приемником
Переведите приемник в режим bind, трижды подключив и отключив питание полетного контроллера, к которому подключен приемник ELRS.
При переходе приемника в режим сопряжения, светодиод на приемнике начнет мигать дважды с паузой.
Нажмите кнопку SYS и перейдите в меню ExpressLRS.
Выставьте TX Power на 100mW.
Нажмите кнопку bind, дождитесь сопряжения.
После чего зажмите кнопку RTN, и в основном меню появится индикатор связи с приемником.
Сопряжение аппаратуры управления с приемником через Bind Phrase
Настройка аппаратуры (передатчика)
- Включите аппаратуру, зажав кнопку POWER.
Нажмите кнопку SYS и перейдите в меню ExpressLRS.
Перейдите во вкладку WiFi Connectivity и активируйте подключение Enable WiFi.
Подключитесь с компьютера или смартфона к появившейся сети ExpressLRS TX. Пароль по умолчанию: expresslrs.
Откройте браузер и перейдите по адресу
10.0.0.1.Обратите внимание на версию прошивки: если она меньше 3.3.1, то её следует обновить через ExpressLRS Web Flasher.
Введите уникальную Binding Phrase и нажмите SAVE.
В появившемся окне нажмите кнопку REBOOT.
Настройка приемника
Переведите приемник в режим WiFi, подав питание на полетный контроллер, к которому подключен приемник ELRS и подождав 60 секунд, после чего приемник будет непрерывно моргать.
Подключитесь с компьютера или смартфона к появившейся сети ExpressLRS RX. Пароль по умолчанию: expresslrs.
Откройте браузер и перейдите по адресу
10.0.0.1.Обратите внимание на версию прошивки: если она меньше 3.0.0, то её следует обновить через "ExpressLRS Web Flasher".
Введите ТАКУЮ ЖЕ уникальную Binding Phrase, как и на передатчике, и нажмите SAVE & REBOOT.
В появившемся окне нажмите кнопку REBOOT.
Настройка завершена.
