CAD-модели

На этой странице представлены CAD-модели некоторых деталей квадрокоптеров Клевер.

Клевер 4 КОД

Фрезеровка

Изображение	Деталь	Файлы

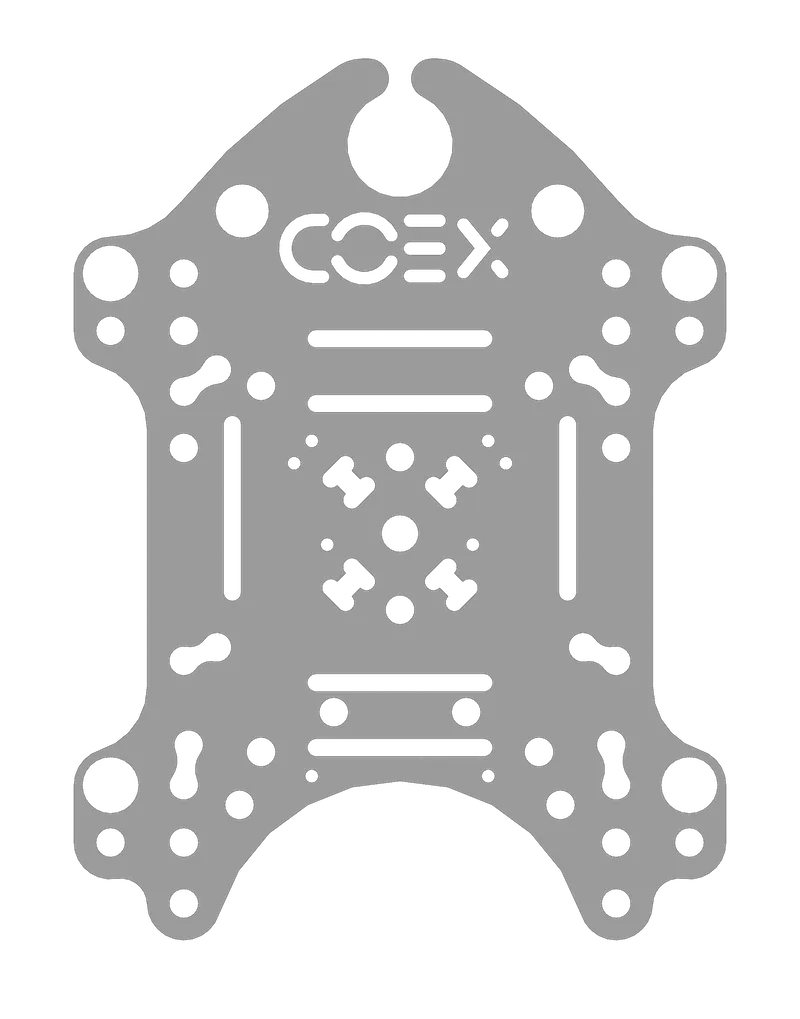

	Дека монтажная. Функция: Дека для установки АКБ и Raspberry Pi. Материал: Монолитный поликарбонат 2мм. Количество: 1 шт.	Deck Mount.dxf Deck Mount.ipt Deck Mount.stp

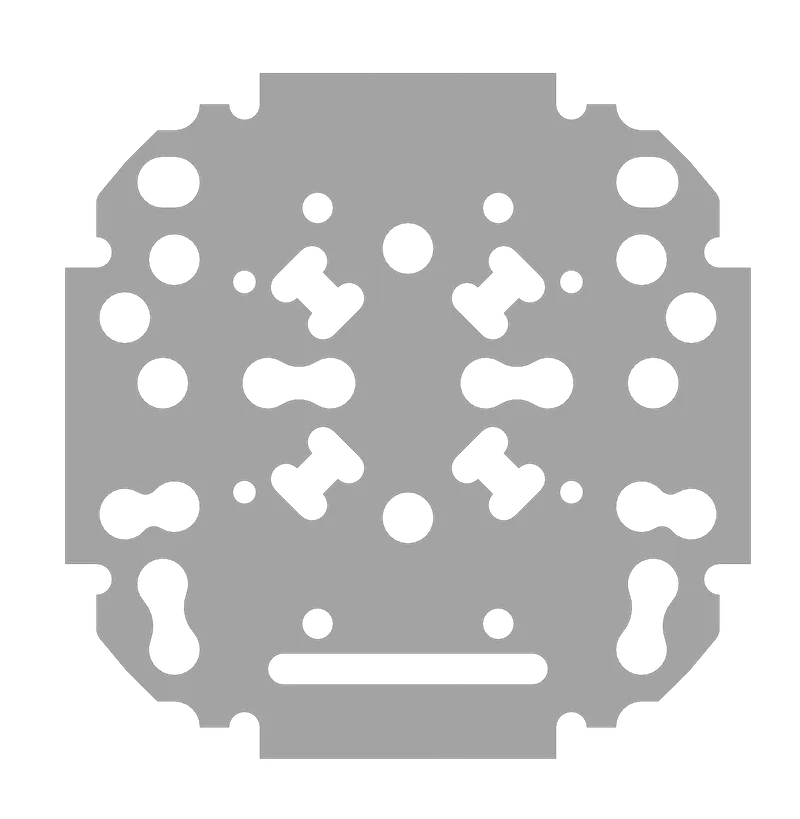

	Дека монтажная малая. Функция: Дека для установки FPV камеры и крепления пластин жесткости. Материал: Монолитный поликарбонат 2мм. Количество: 1 шт.	Deck Mount Small.dxf Deck Mount Small.ipt Deck Mount Small.stp

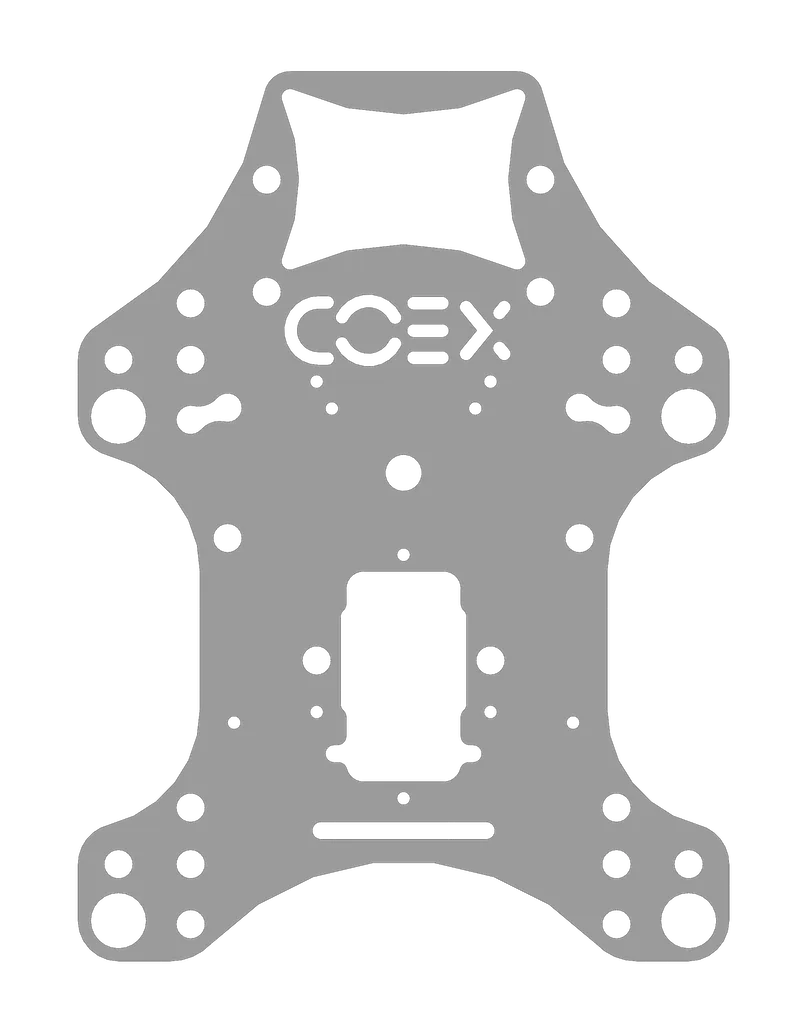

	Дека захвата. Функция: Дека для установки захватов и внешней периферии (камера, дальномер). Материал: Монолитный поликарбонат 2мм. Количество: 1 шт.	Grab Deck.dxf Grab Deck.ipt Grab Deck.stp
	Пластина для LED. Функция: Крепление светодиодной ленты. Материал: Монолитный поликарбонат 2мм. Количество: 1 шт.	LED mount plate.dxf LED mount plate.ipt LED mount plate.stp

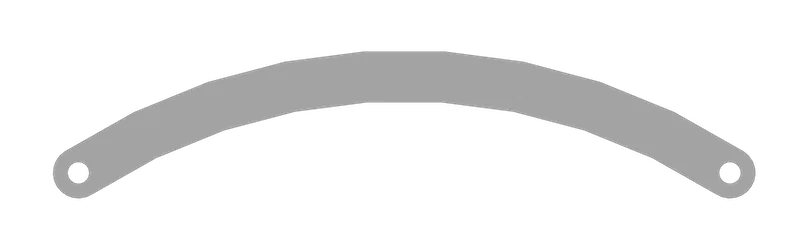

	Дуга. Функция: Предотвращение повреждения пропеллеров. Материал: Монолитный поликарбонат 2мм. Количество: 4 шт.	Prop Guard.dxf Prop Guard.ipt Prop Guard.stp

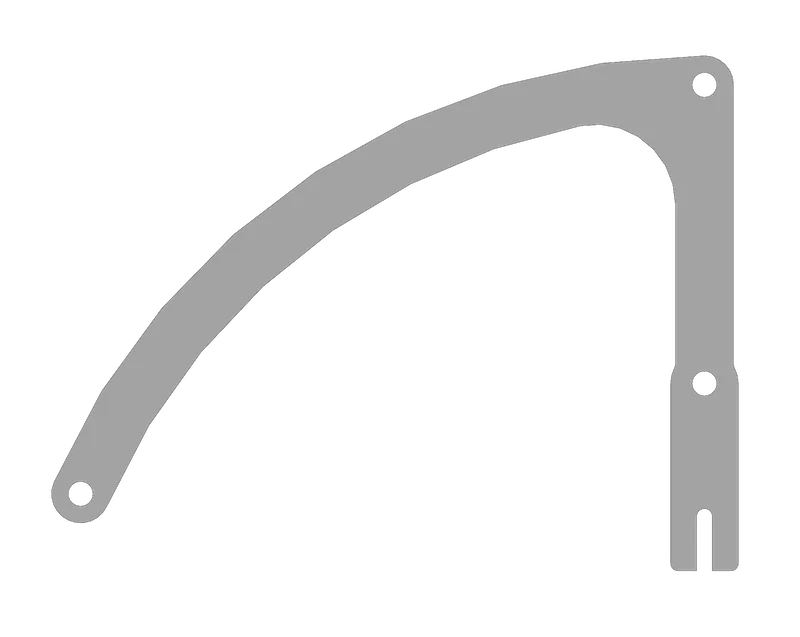

	Дуга монтажная. Функция: Дуга для закрепления контура защиты. Материал: Монолитный поликарбонат 2мм. Количество: 2 шт.	Prop Guard Mount.dxf Prop Guard Mount.ipt Prop Guard Mount.stp

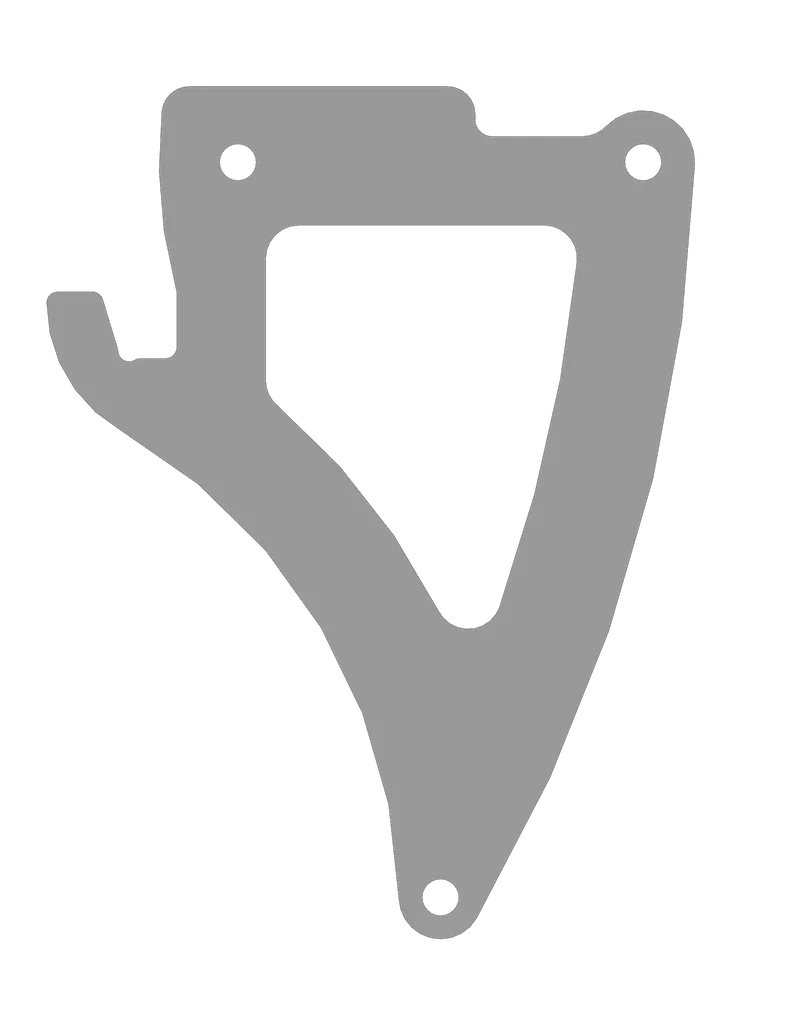

	Ножка маленькая. Функция: Стандартный опорный элемент. Материал: Монолитный поликарбонат 2мм. Количество: 2 шт.	Small Leg.dxf Small Leg.ipt Small Leg.stp
	Луч. Функция: крепление моторов. Материал: углепластик композитный (карбон) 2мм. Количество: 4 шт.	Arm.dxf Arm.ipt Arm.stp
	Пластина центральная. Функция: установка электроники. Материал: углепластик композитный (карбон) 2мм. Количество: 1 шт.	Central Plate.dxf Central Plate.ipt Central Plate.stp
	Пластина монтажная малая. Функция: прижатие пластины жесткости. Материал: углепластик композитный (карбон) 2мм. Количество: 1 шт.	Deck Mount Small.dxf Deck Mount Small.ipt Deck Mount Small.stp
	Пластина жесткости. Функция: усиление рамы. Материал: углепластик композитный (карбон) 2мм. Количество: 4 шт.	Stiffener Plate.dxf Stiffener Plate.ipt Stiffener Plate.stp

Клевер 4 ПРО

Фрезеровка

Изображение	Деталь	Файлы

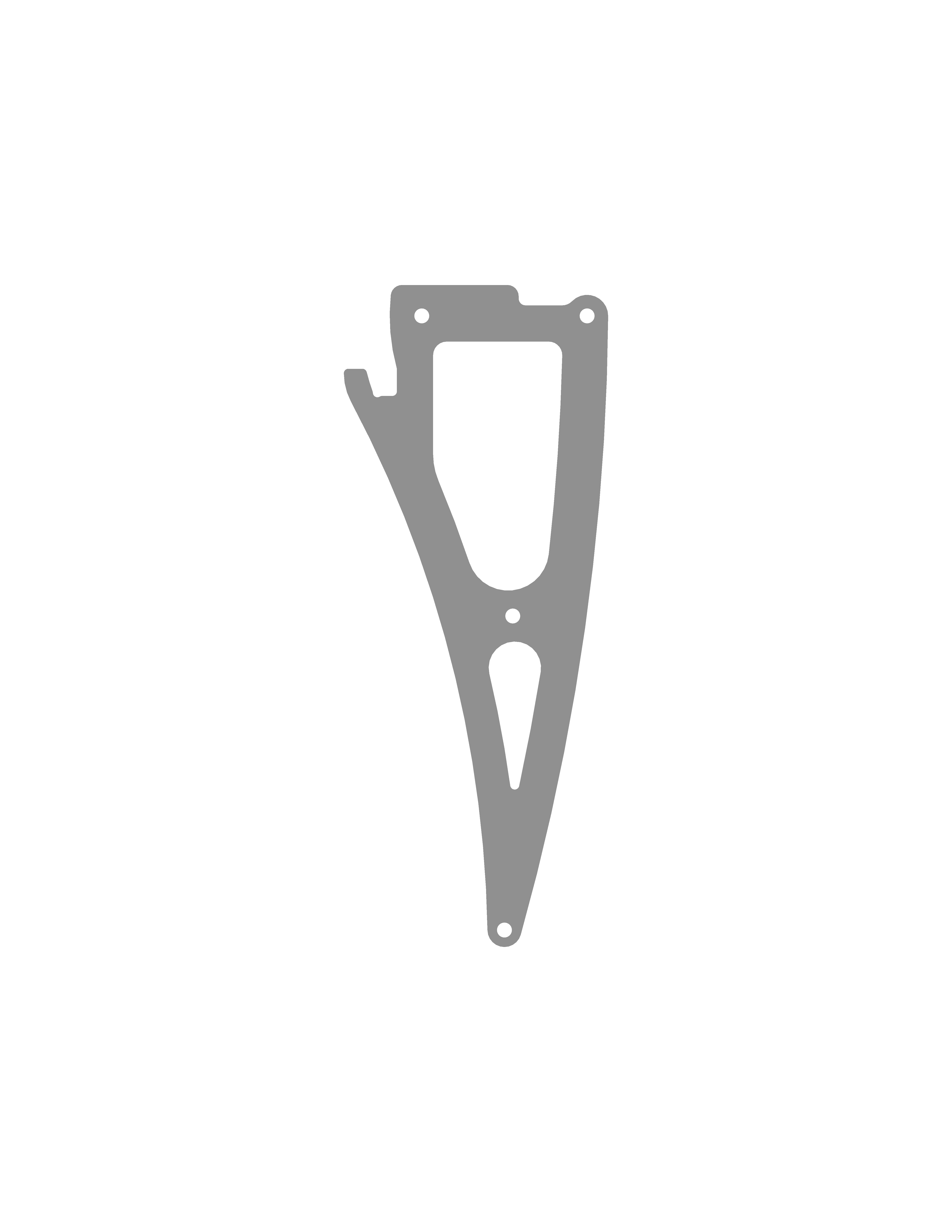

	Ножка большая. Функция: Опорный элемент увеличенной высоты. Материал: Монолитный поликарбонат 2мм. Количество: 2 шт.	Big Leg.dxf Big Leg.ipt Big Leg.stp
	Проставка для захвата. Функция: Опорный элемент для механического захвата. Материал: Монолитный поликарбонат 2мм. Количество: 1 шт.	Grab Spacer.dxf Grab Spacer.ipt Grab Spacer.stp

3D печать

Механический захват

• Левая клешня: grip_left.stl.
• Правая клешня: grip_right.stl.

Материал: SBS Glass. Заполнение 100%. Количество: 1 шт.

Груз для магнитного захвата

• Груз для магнитного захвата: load_for_magnetic_grip.stl.
• Дополнение для подставки груза: add-on_for_load_support.stl.
• Подставка под теннисный мяч для магнитного захвата: tennis_ball_stand_for_magnetic_grip.stl.

Материал: PETG. Заполнение 100%. Количество: 1 шт.

Клевер 4

3D печать

• АКБ холдер – battery_holder.stl Функция: Фиксация АКБ и тестера напряжения. Материал: ABS пластик(или аналог). Заполнение не менее 50%. Количество: 1шт.

Дополнительные модели для Клевер 4

Усиленная пластина для монтажа Jetson Nano и дополнительного оборудования, автор: Вячеслав Бузов.

Лазерная резка

• Усиленная пластина - основа – reinforced_plate_base.dxf Функция: Крепление компьютеров формата Jetson Nano и виброразвязок на раме Клевер 4. Материал: Монолитный поликарбонат 2мм. Количество: 1шт.
• Ребро жёсткости усиленной пластины – reinforced_plate_rib.dxf Функция: Увеличение жёсткости сборки. Материал: Монолитный поликарбонат 2мм. Количество: 2шт.
• Пластина для камеры – reinforced_plate_camera_pad.dxf Функция: Крепление камеры при использовании усиленной пластины. Материал: Монолитный поликарбонат 2мм. Количество: 1шт.
