Сборка Клевера 5 FPV

Содержание

1. Схема подключения электроники
2. Сборка рамы
3. Установка моторов
4. Установка ESC
5. Установка полетного контроллера
6. Установка видеопередатчика
7. Сборка квадрокоптера

Размер крепежа

При сборке применяются крепёжные элементы разных типоразмеров. Установка винтов или стоек несоответствующего размера может привести к повреждению квадрокоптера.

Ячейка 1 Гайка запрессовочная М3	Ячейка 2 Гайка нейлоновая М3	Ячейка 3 Стойка нейлоновая M2.5	Ячейка 4 Гайка нейлоновая М2.5	Ячейка 5 Гайка нейлоновая М2
Ячейка 6 Винт M3x40	Ячейка 7 Винт M3x12	Ячейка 8 Винт M3x8	Ячейка 9 Винт M3x6	Ячейка 10 Винт M3x4
Ячейка 11 Стойка алюминиевая M3x40	Ячейка 12 Стойка демпферная М3	Ячейка 13 Винт M3x10	Ячейка 14 Стойка алюминиевая M3x10	Ячейка 15 Стойка алюминиевая M3x30
Ячейка 16 Винт M2x6	Ячейка 17 Винт M2.5x4	Ячейка 18 Винт M2.5x6	Ячейка 19 Саморез M1.4x4	Ячейка 20 Винт M2x3

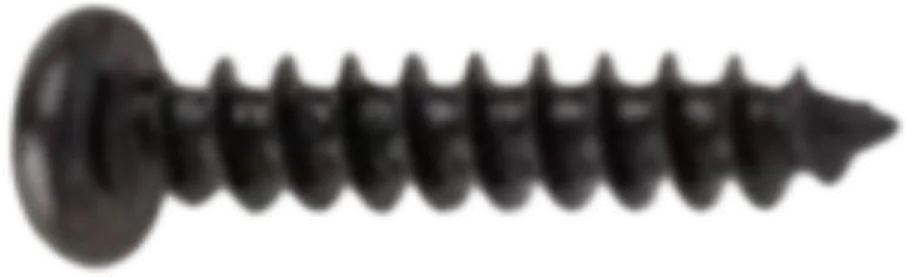

Ячейка 21 Стойка нейлоновая M3x30	Ячейка 22 Стойка нейлоновая M3x20	Ячейка 23 Стойка нейлоновая M3x40	Ячейка 24 Саморез M1.4x10	Ячейка 25 Ножка из TPU

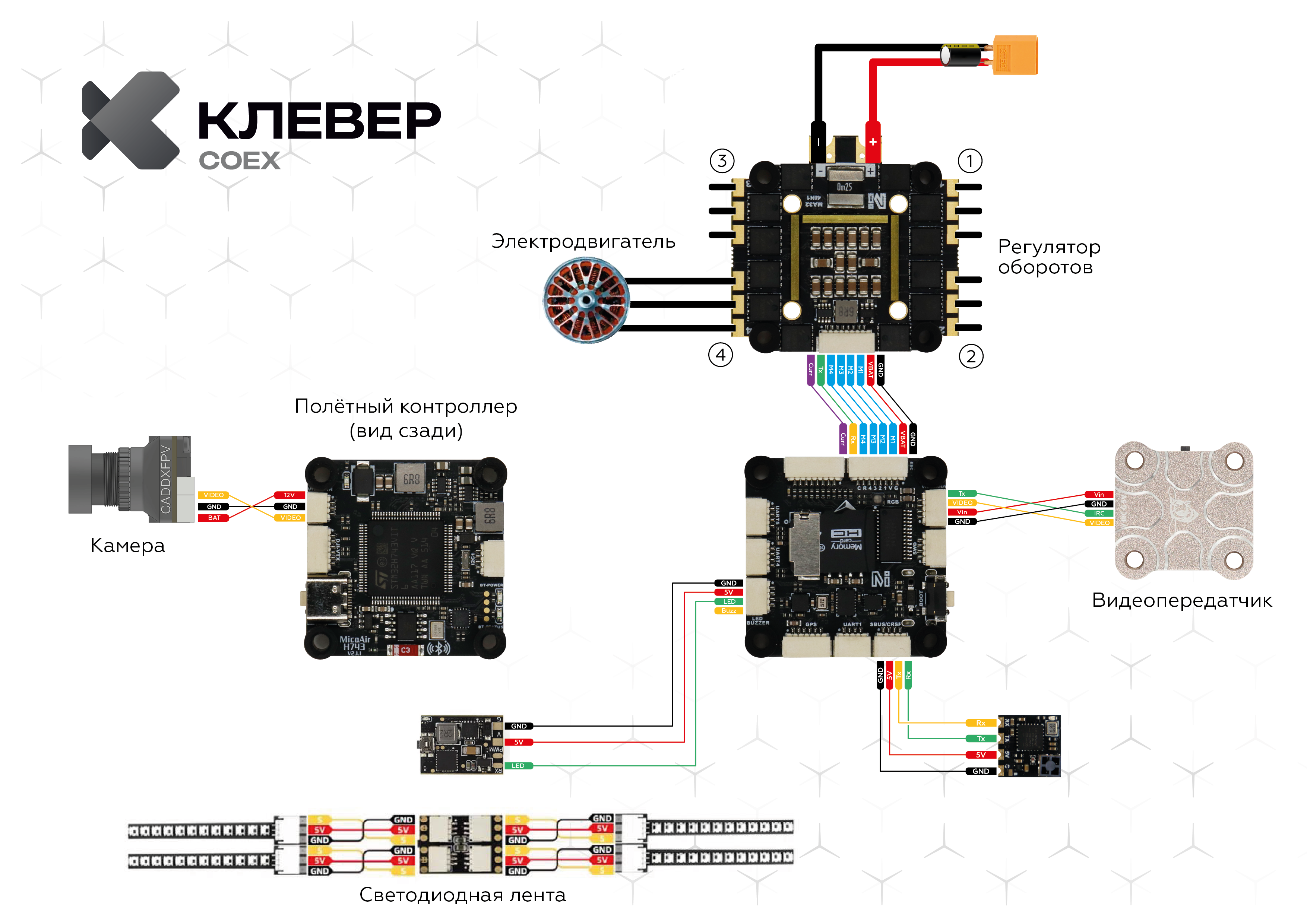

Схема подключения электроники

Сборка рамы

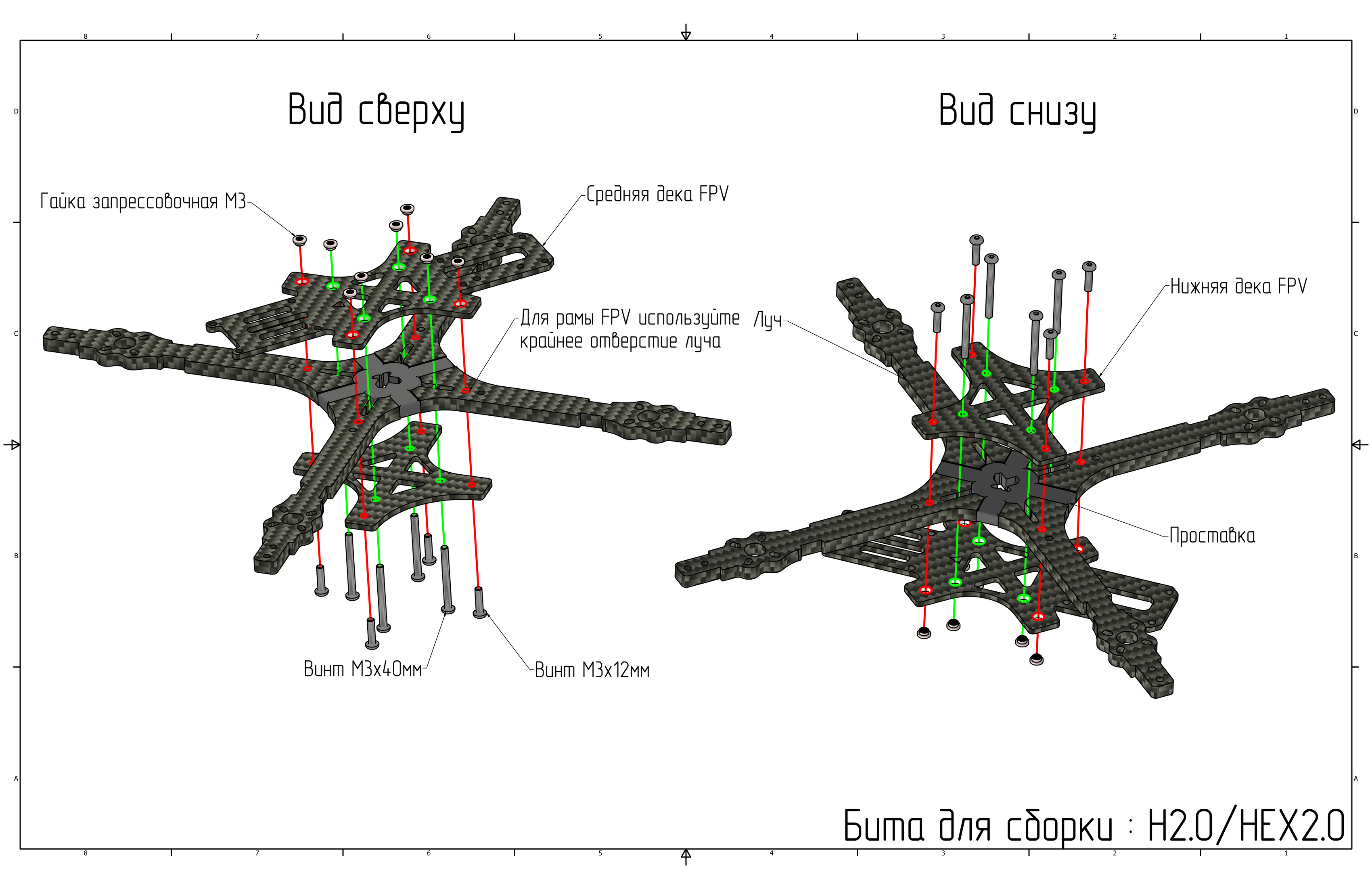

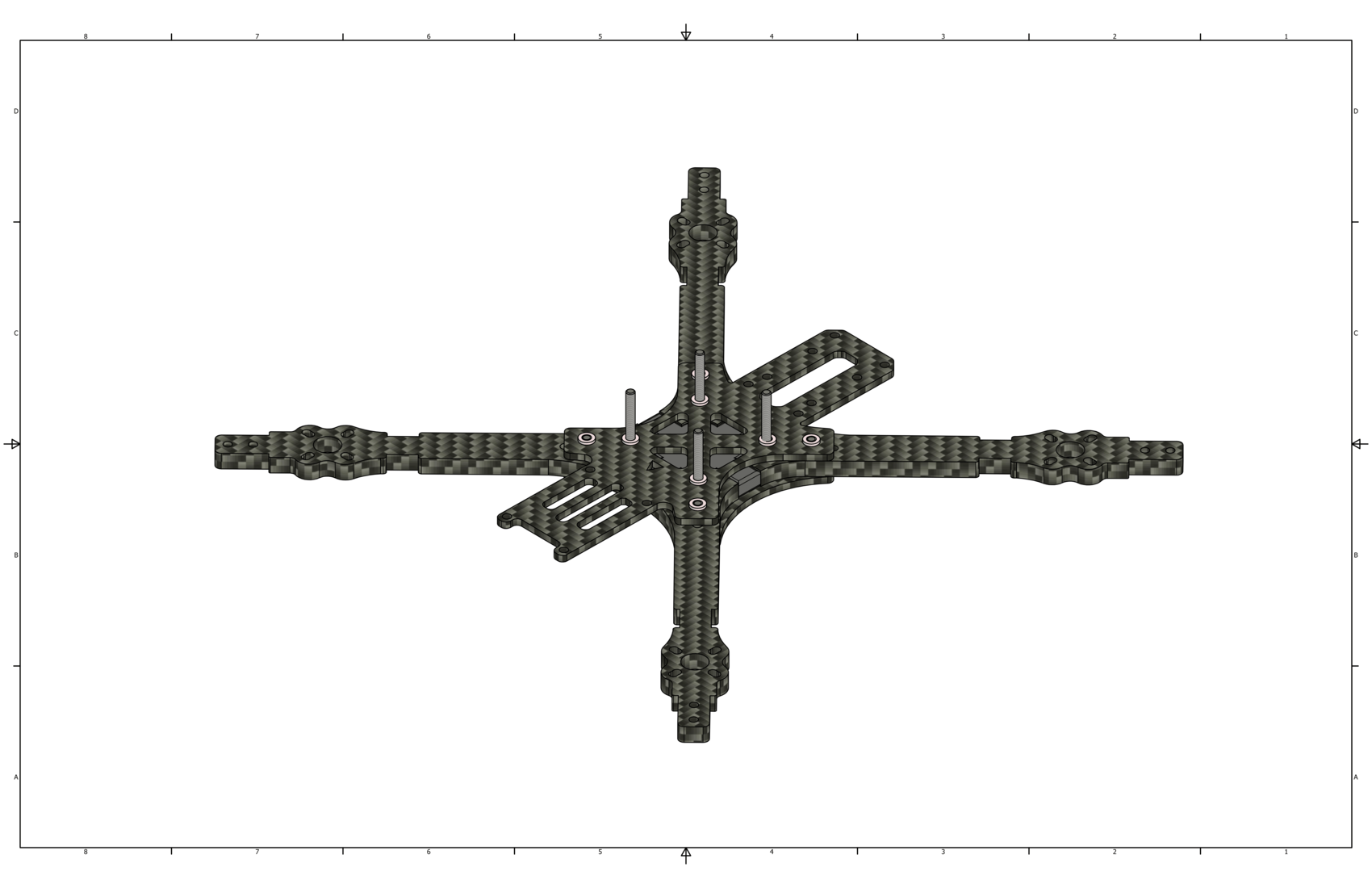

1. Совместите 4 луча между средней и нижней декой, между ними установите проставку.



2. Установите винты M3x12 (Ячейка 7) и M3x40 (Ячейка 6) со стороны нижней деки, M3x12 (Ячейка 7) в крайние отверстия лучей, M3x40 (Ячейка 6) в центральные отверстия нижней деки.

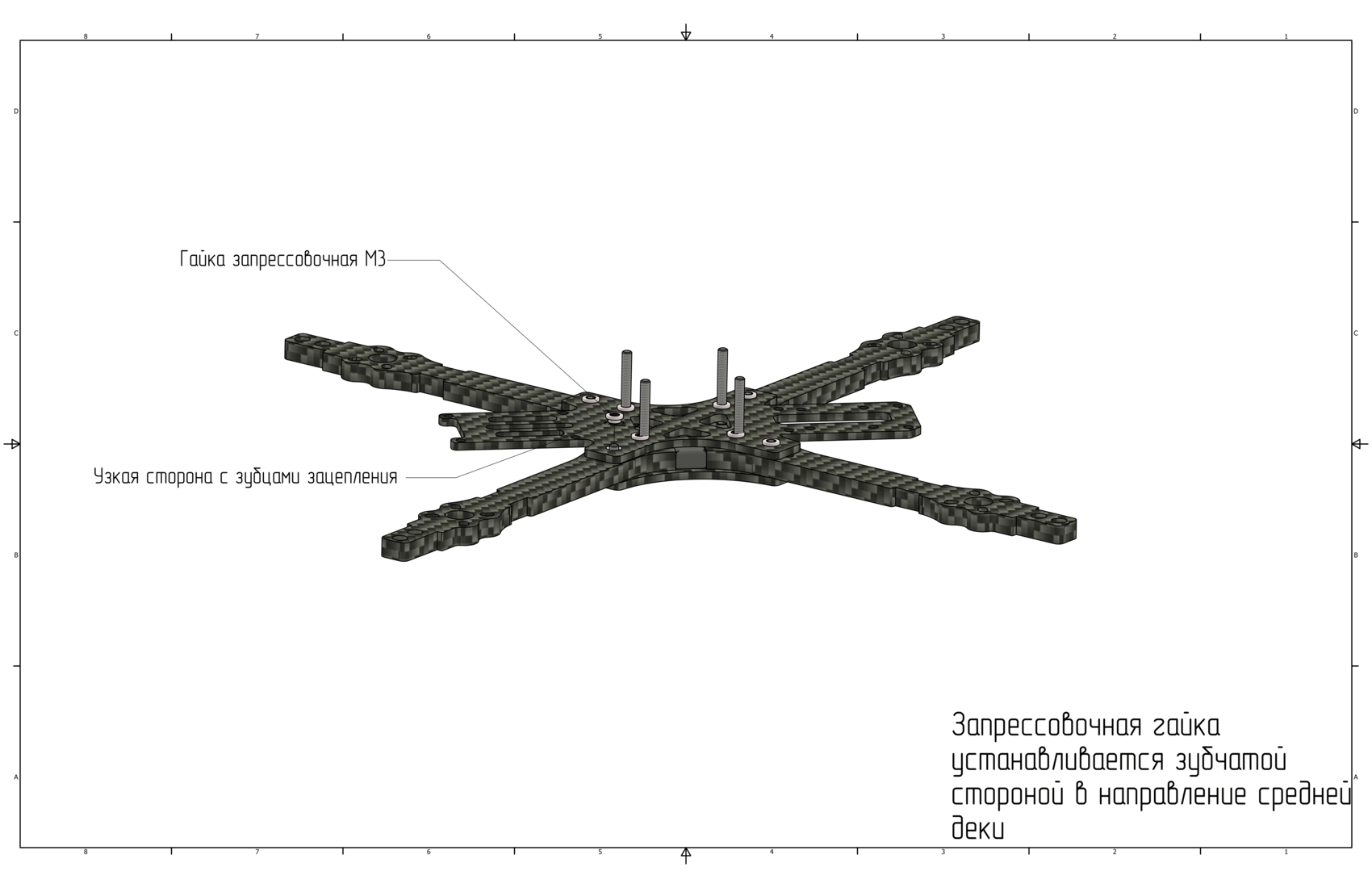

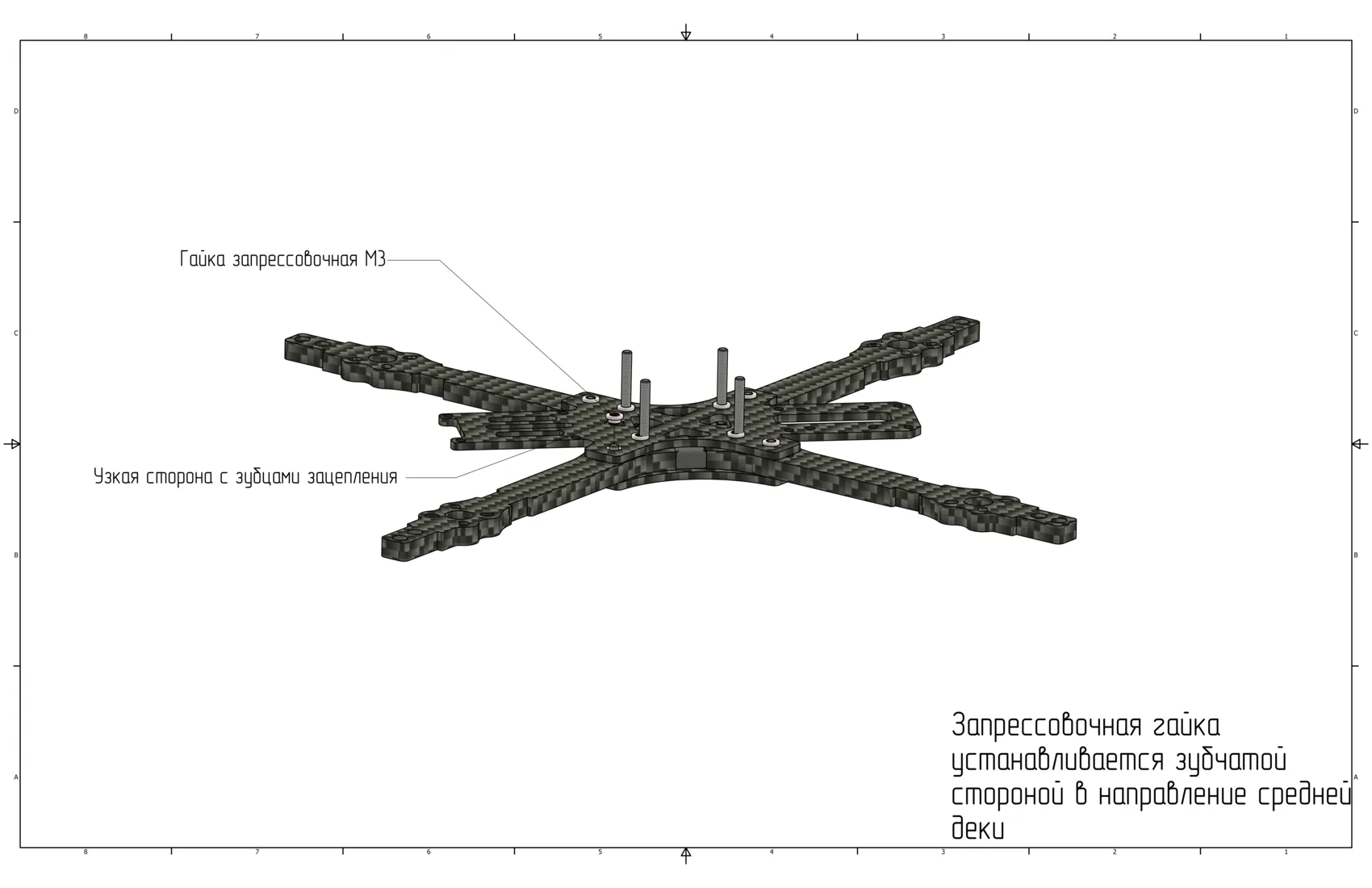

3. На средней деке установите запрессовочные гайки М3 (Ячейка 1) и зафиксируйте их винтами.



Установка моторов

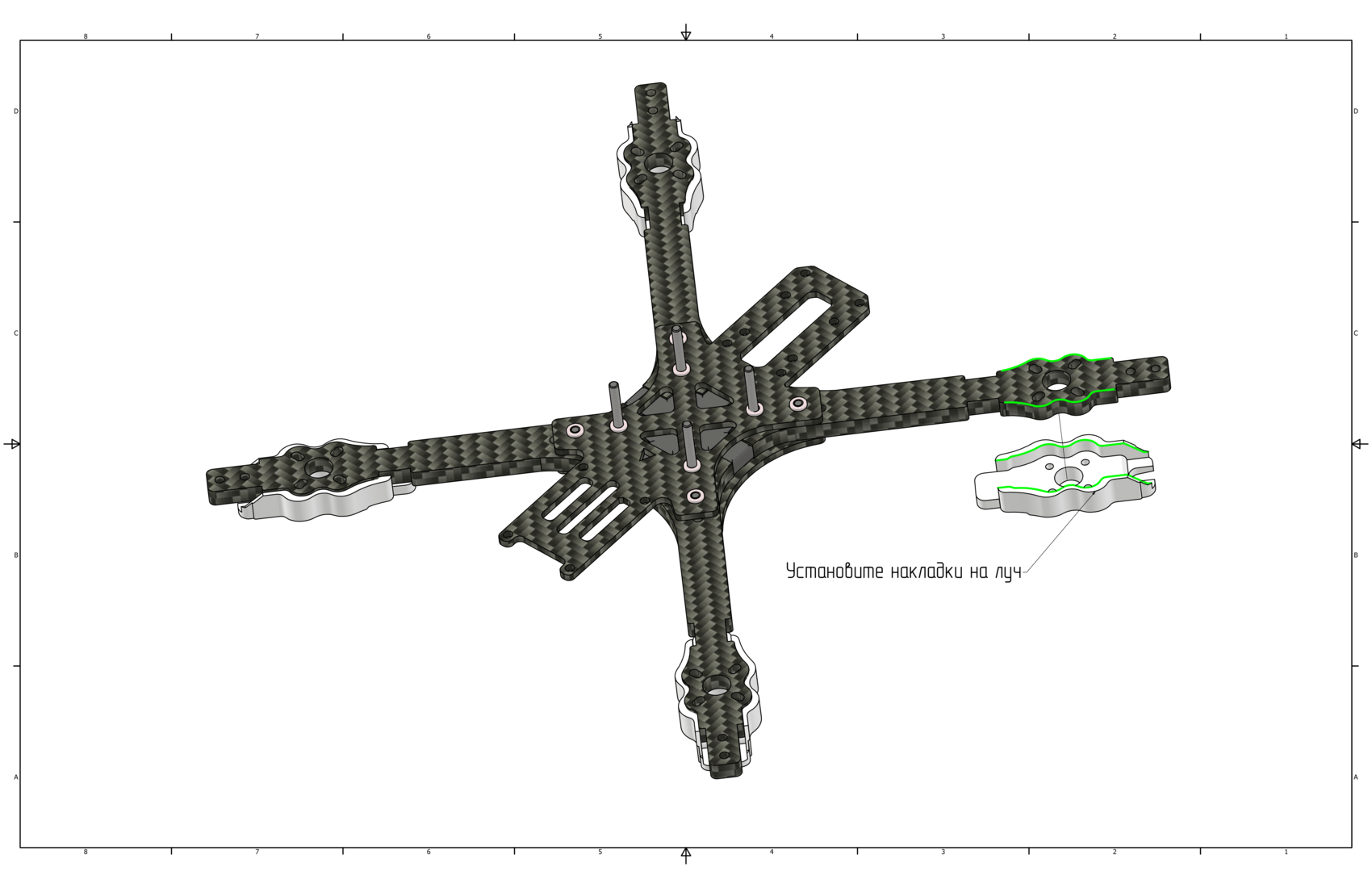

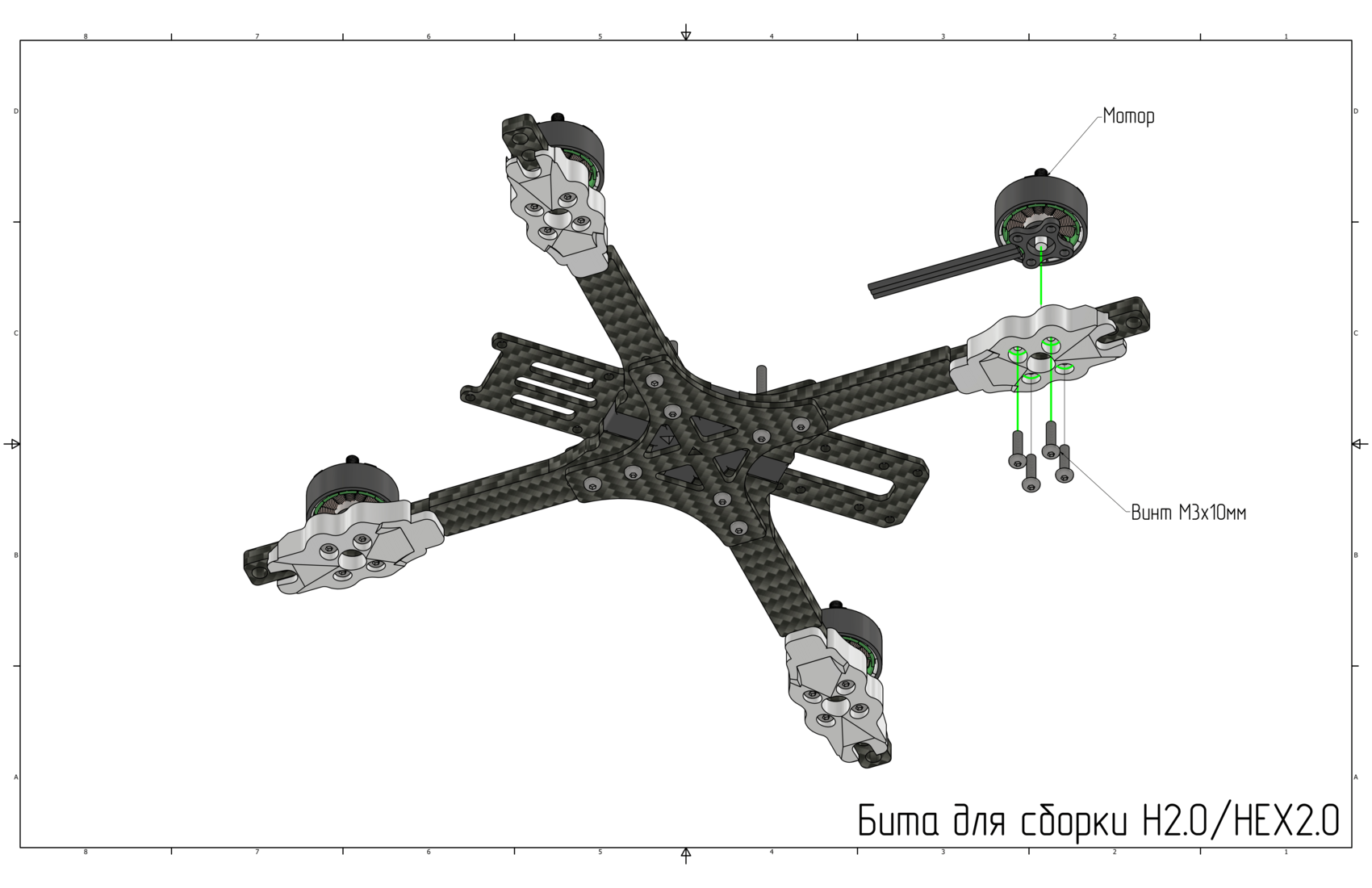

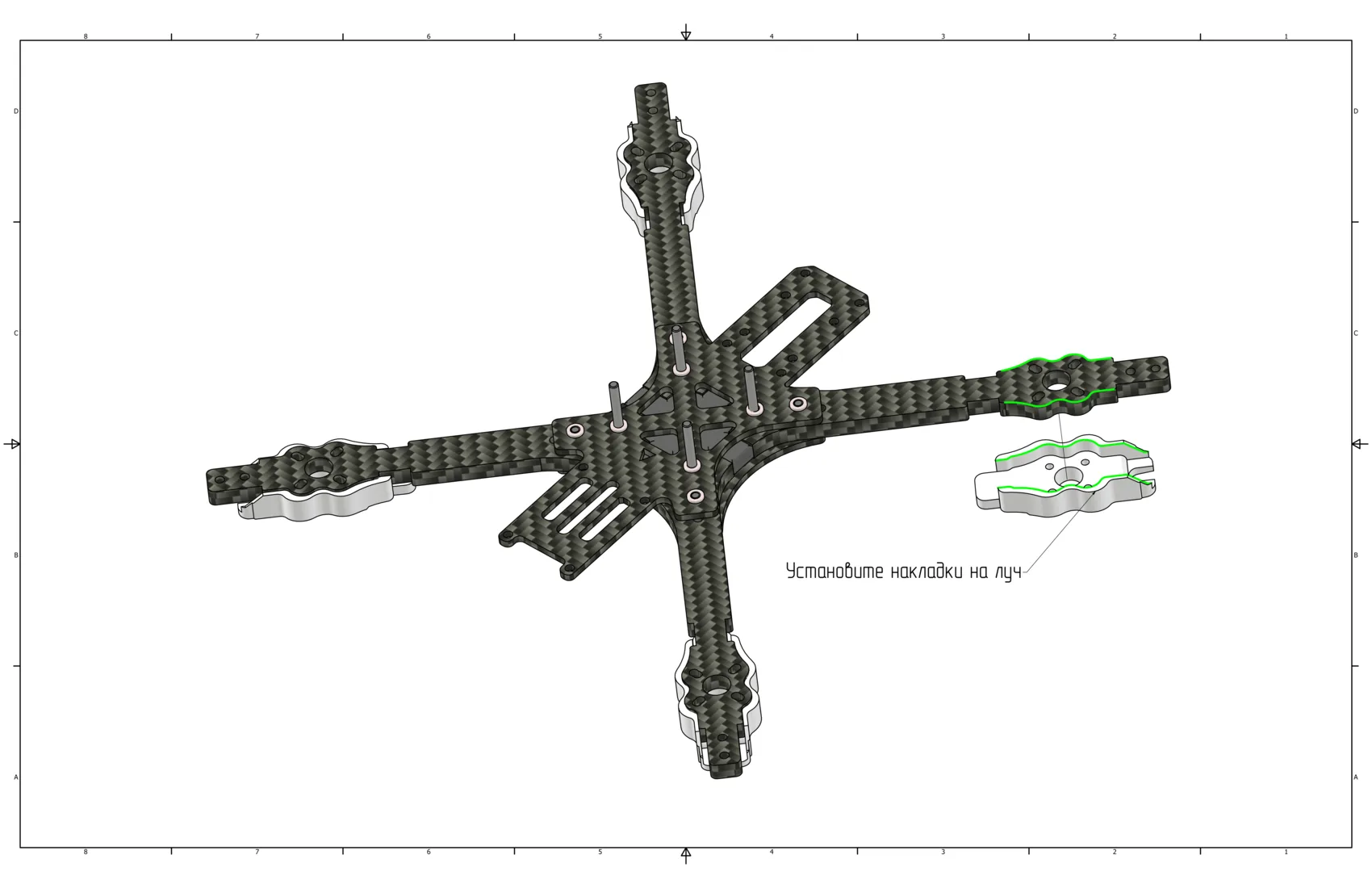

1. Установите накладки на лучи, так, как показано на изображении.



2. Установите моторы в соответствующие отверстия в луче с помощью винтов М3х10 (Ячейка 13).



Убедитесь, что моторы закреплены с помощью винтов М3х10, в противном случае может возникнуть короткое замыкание между обмотками.

Установка ESC

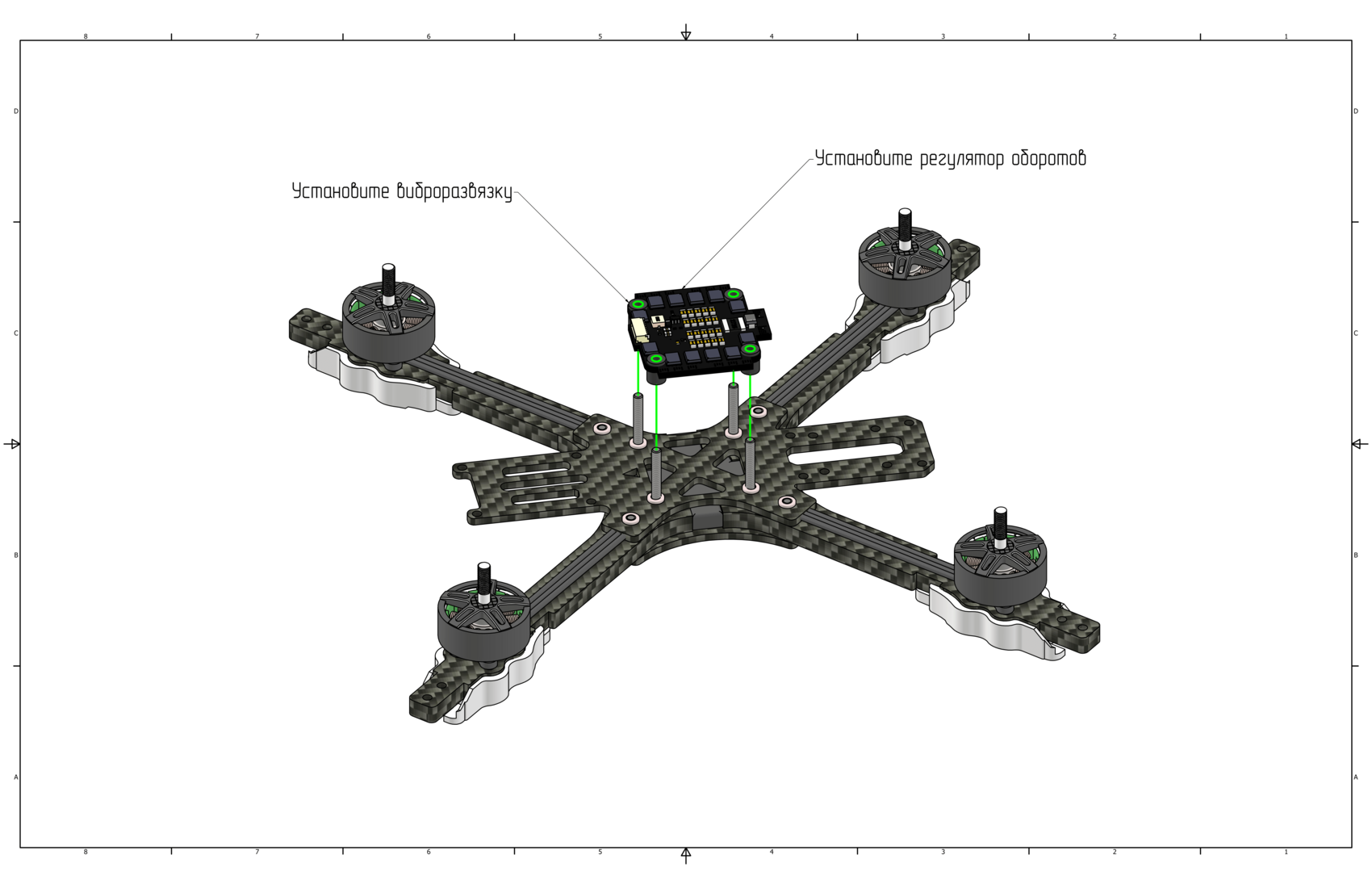

1. Установите регулятор оборотов (ESC) поверх винтов M3x40 (Ячейка 6) на средней деке. Контакты питания аккумулятора должны быть направлены назад.

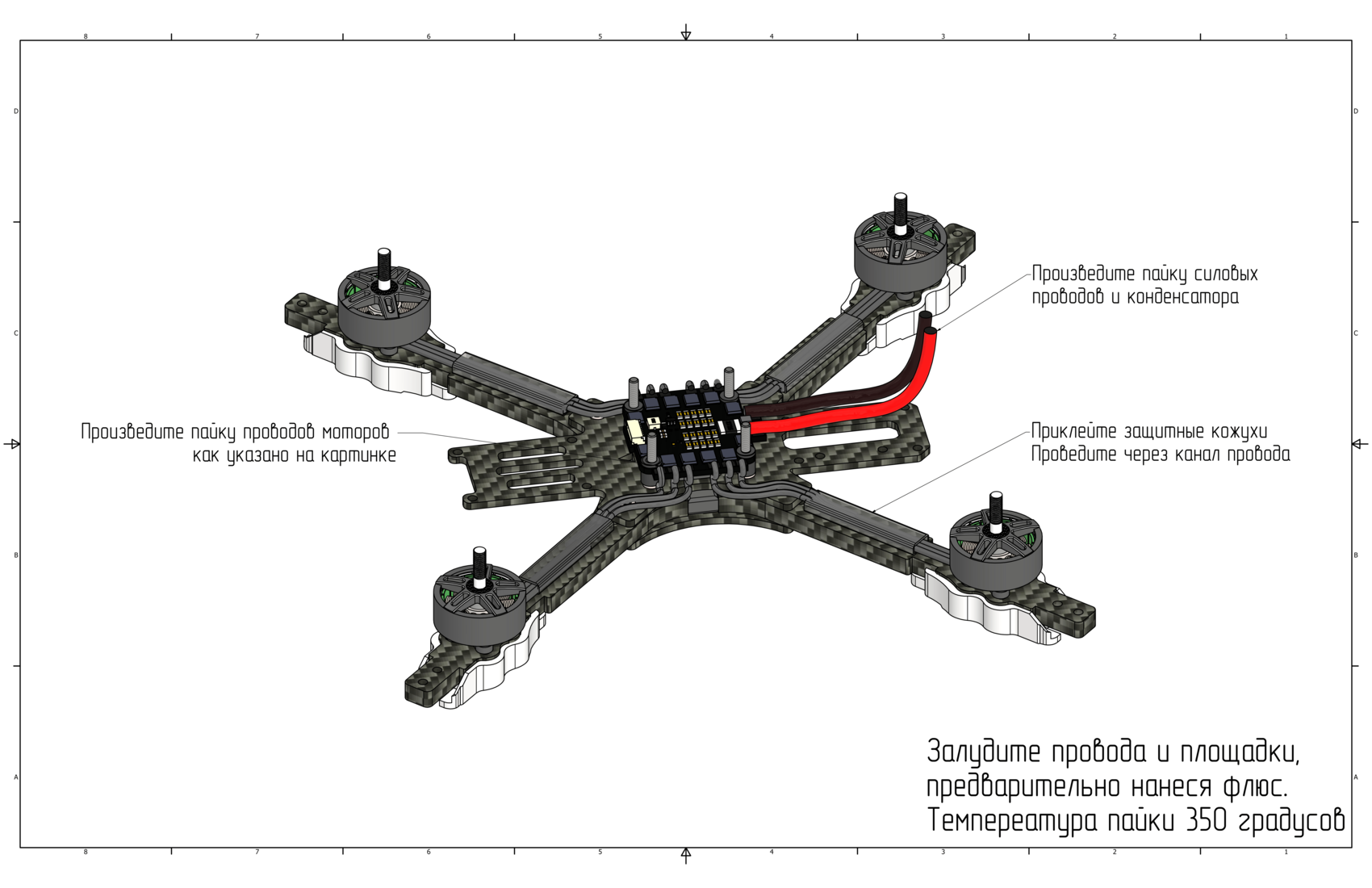

2. Приклейте защитные кожухи и проденьте в них провода моторов. Припаяйте силовые провода и конденсатор на контакты питания ESC, также припаяйте моторы на контакты моторов (см. изобр. ниже).

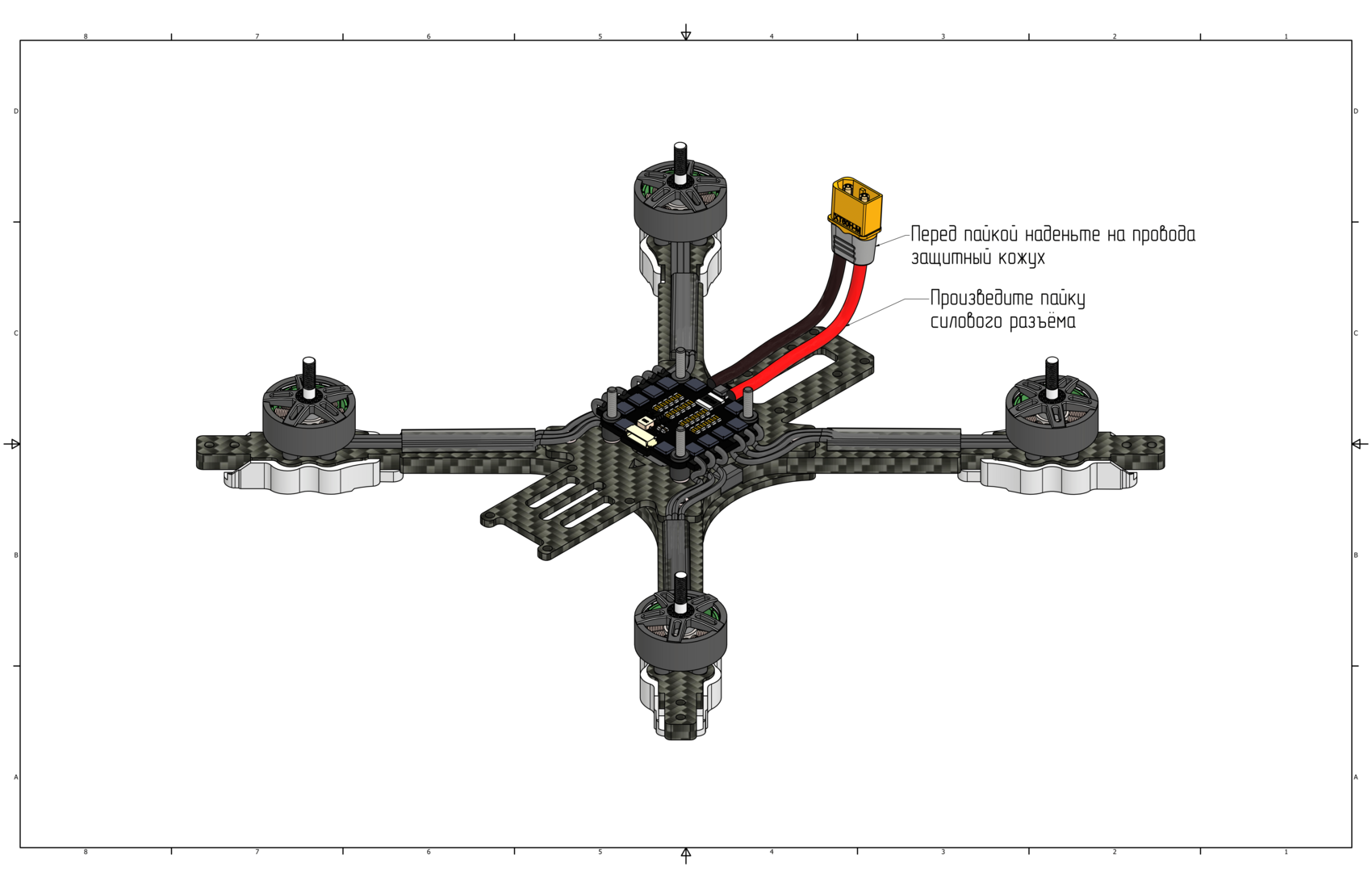

3. Наденьте на силовые провода защитный кожух, после чего припаяйте разъём питания XT60. Защелкните защитный кожух на разъёме питания.



Установка полетного контроллера

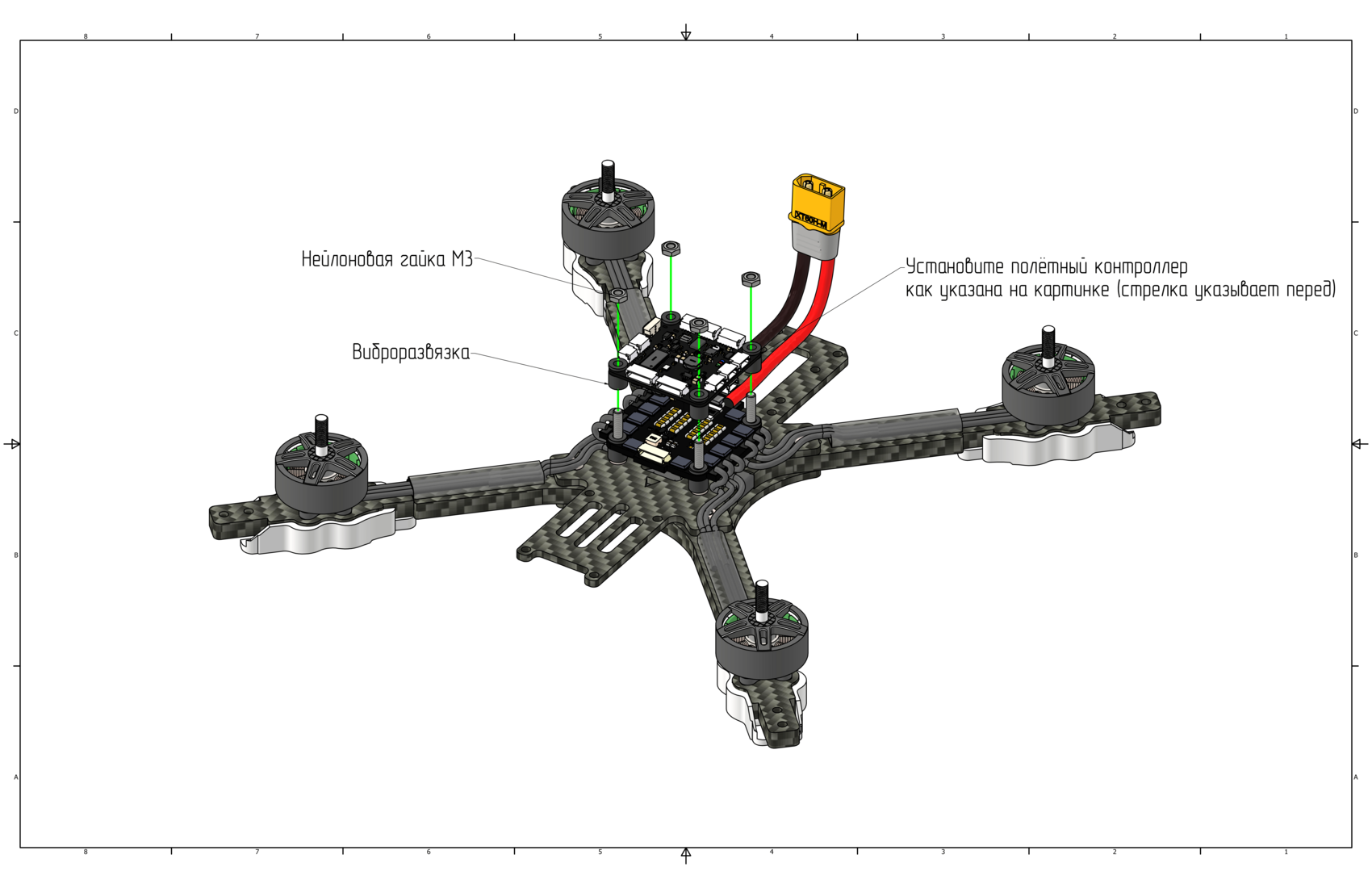

1. Установите полётный контроллер стрелкой вперед, после чего установите нейлоновые гайки M3 (Ячейка 2) для фиксации полетного контроллера.

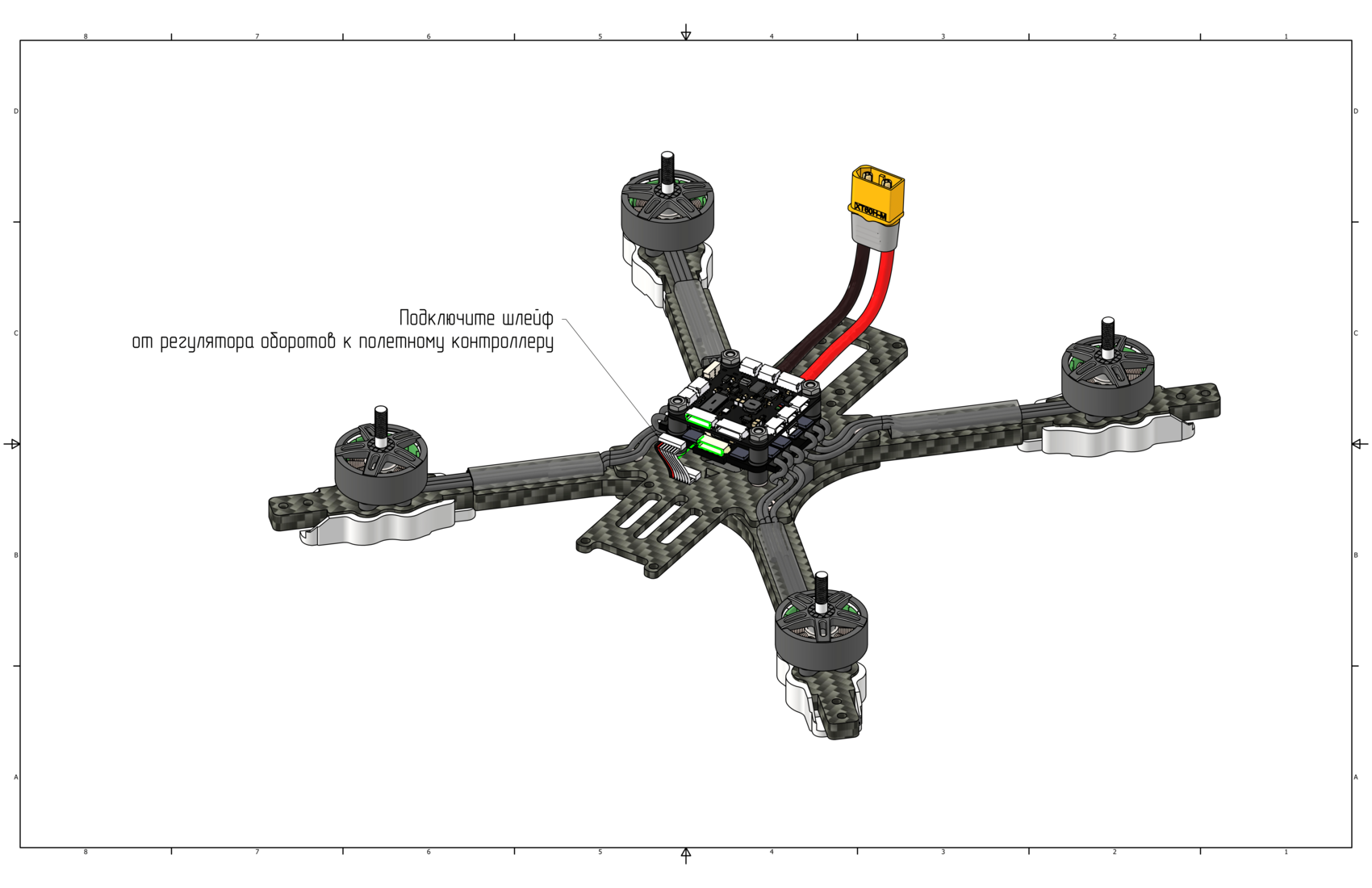

2. Установите 6-пиновый шлейф между полетным контроллером и регулятором оборотов (ESC).



Установка видеопередатчика

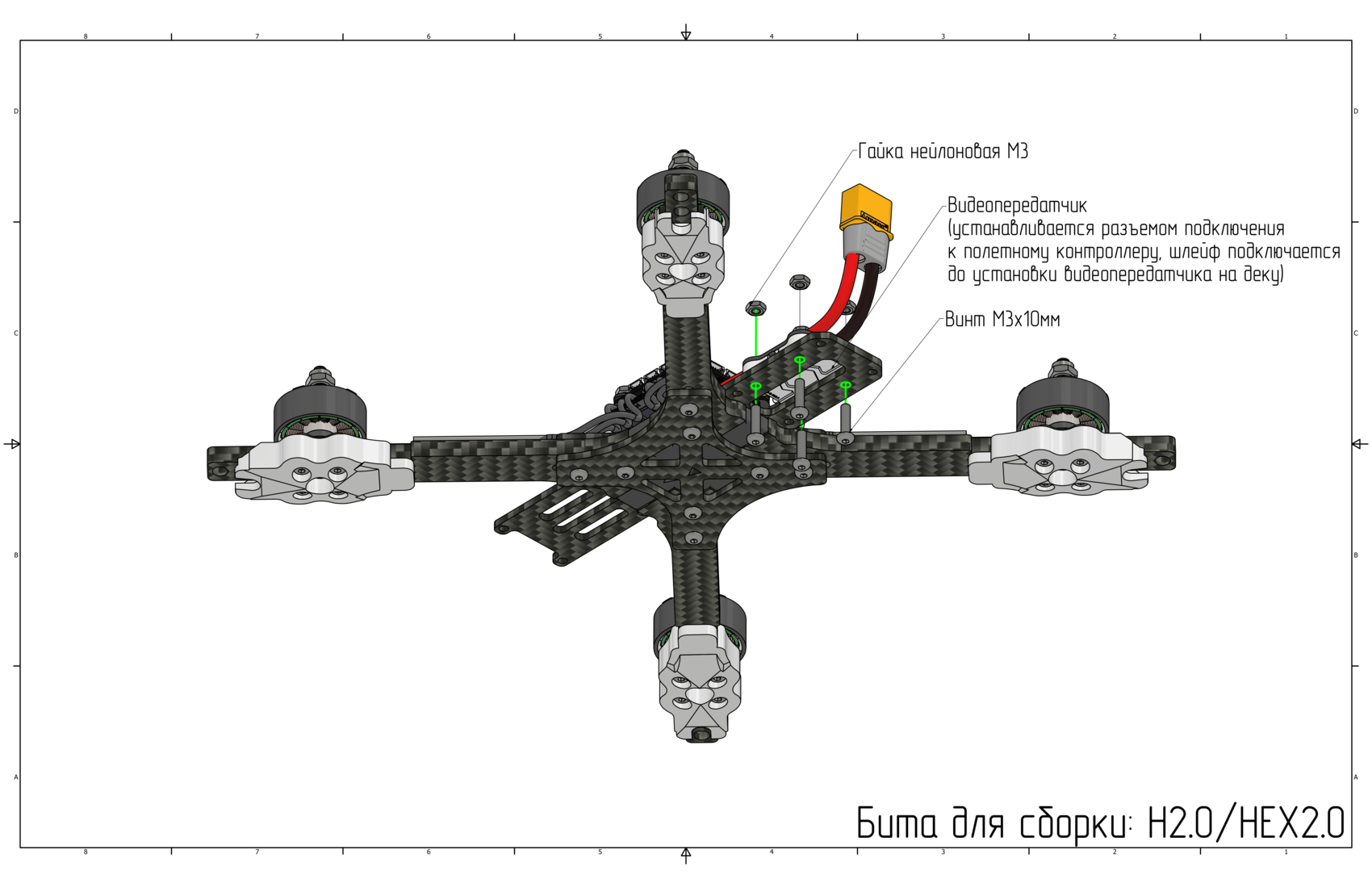

1. Установите винты M3x10 (Ячейка 13) c нижней стороны деки, с верхней стороны установите видеопередатчик (VTX) и зафиксируйте нейлоновыми гайками M3 (Ячейка 2).

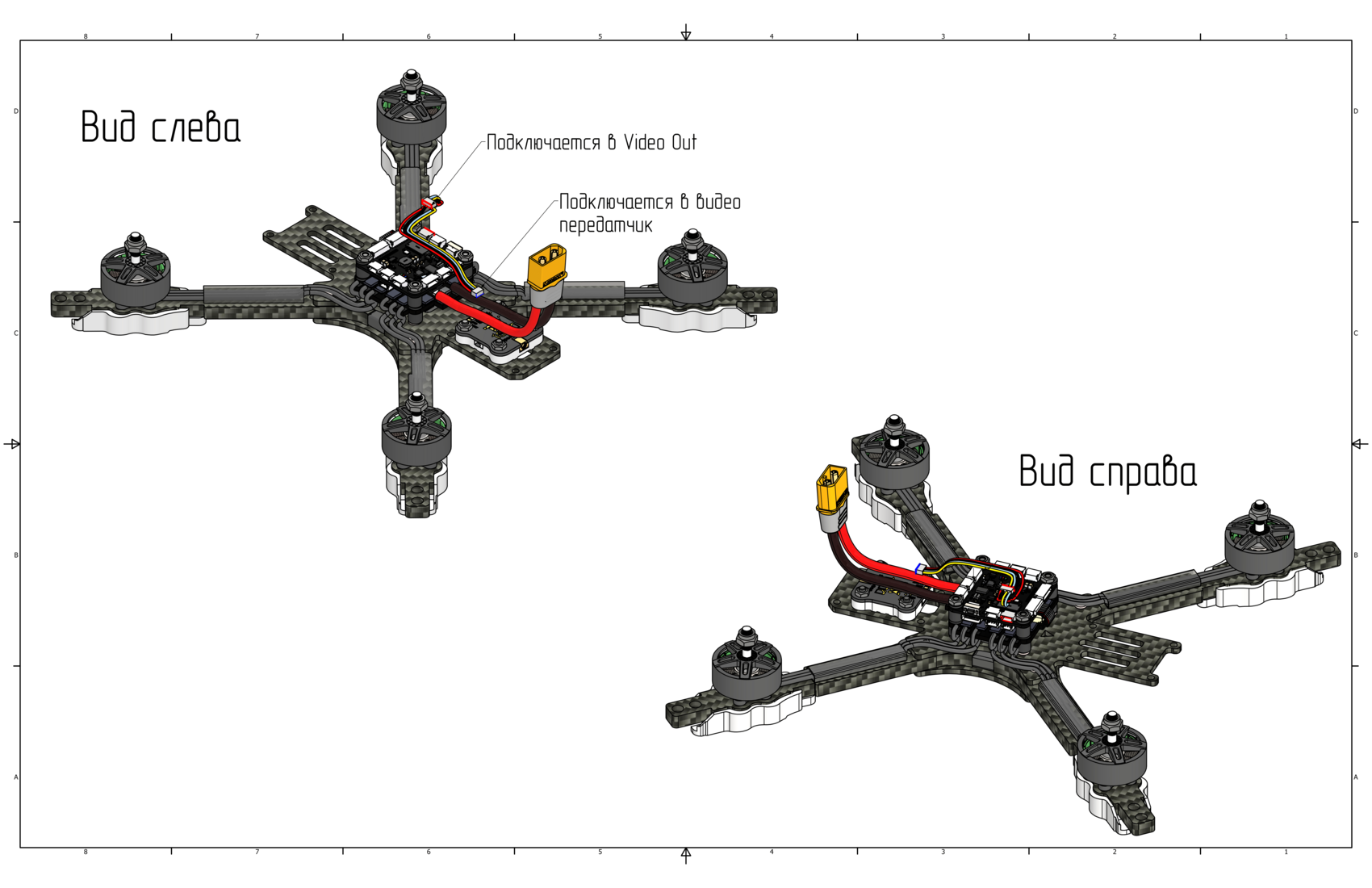

2. Вид с установленным видеопередатчиком (VTX).



Сборка квадрокоптера

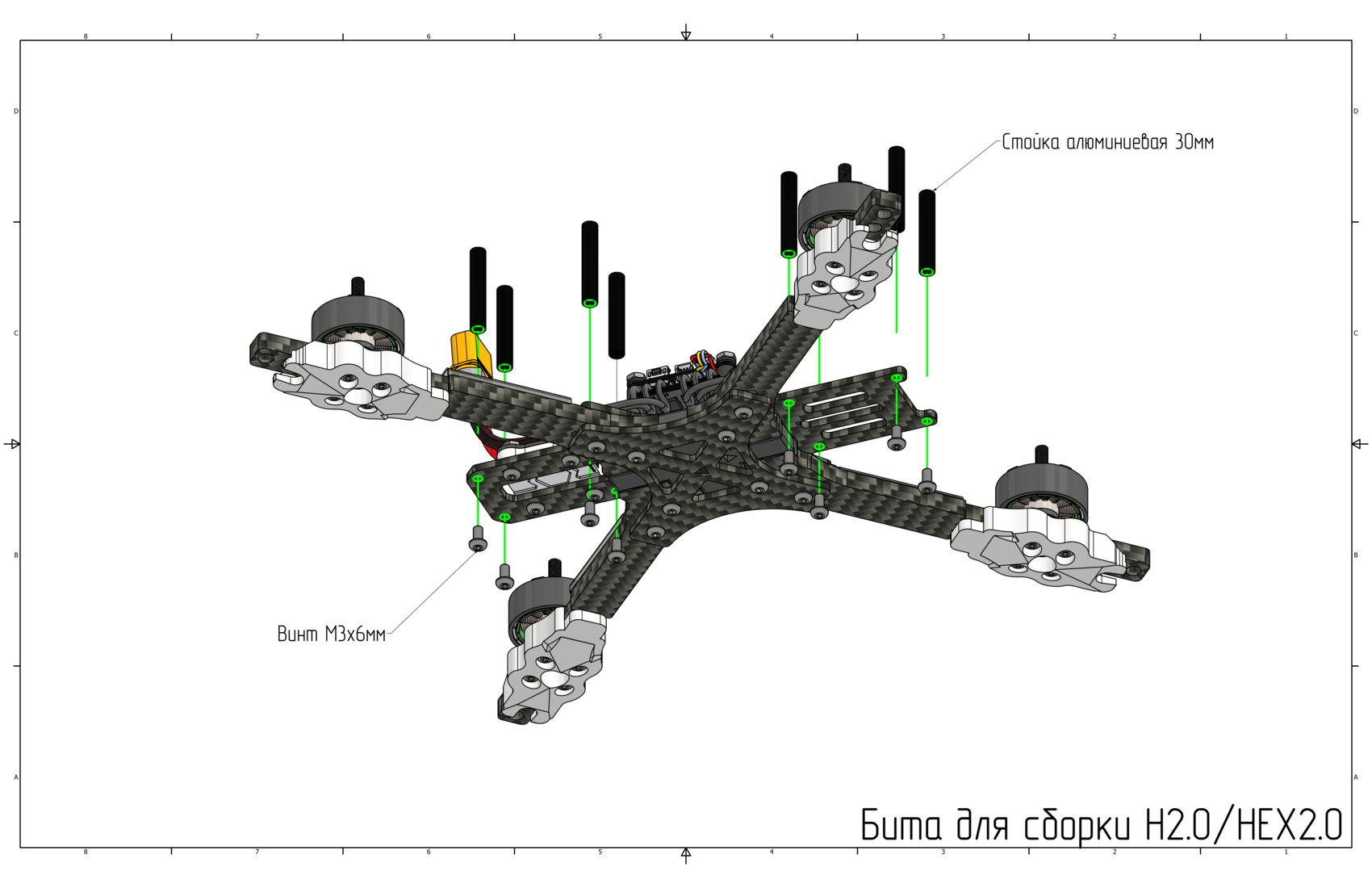

1. Установите алюминиевые стойки M3х30 (Ячейка 15) сверху, снизу зафиксируйте винтами M3x6 (Ячейка 9).

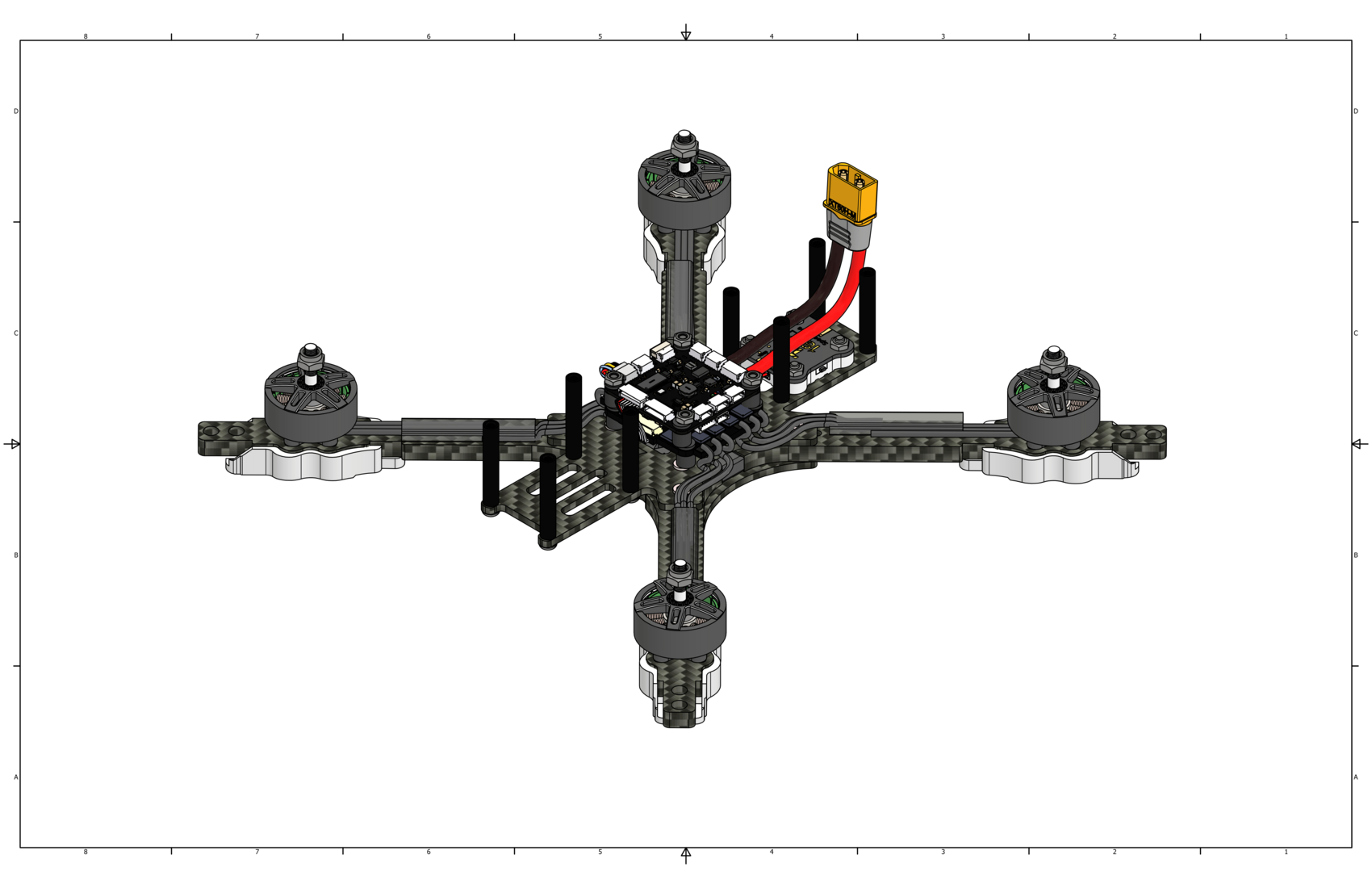

2. Вид с установленными алюминиевыми стойками.

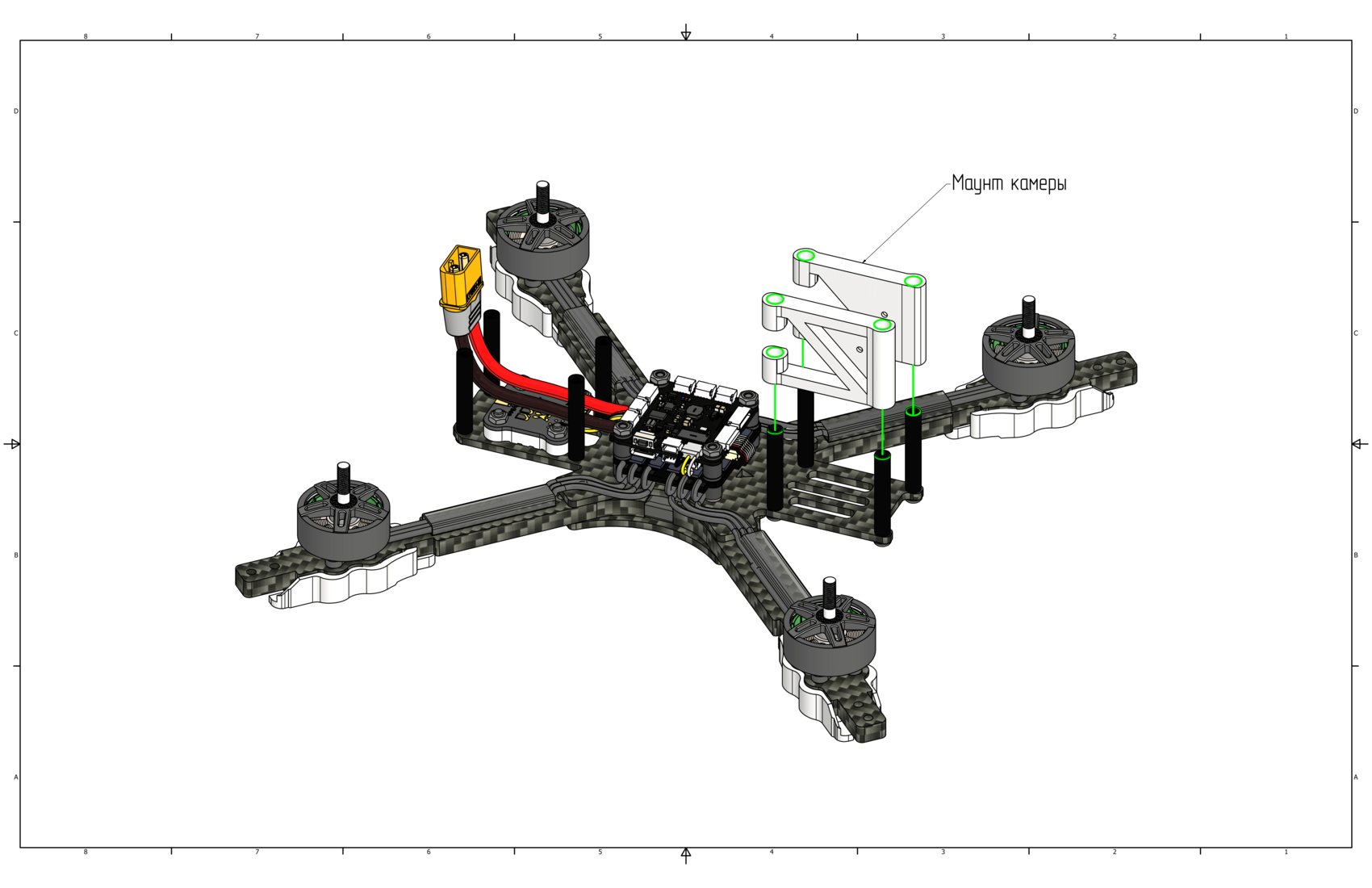

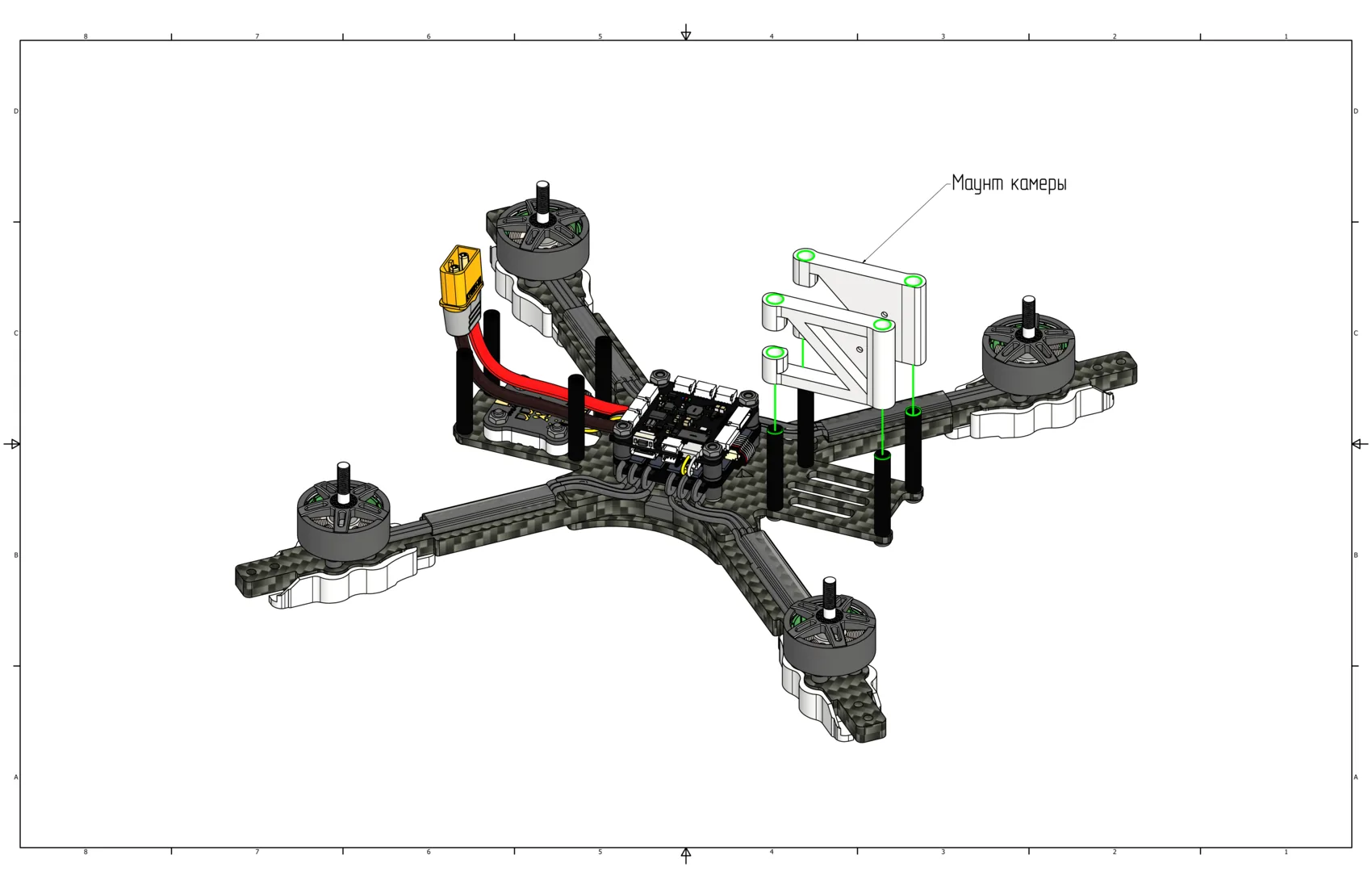

3. Установите маунт камеры на передние стойки, так, как показано на изображении снизу.

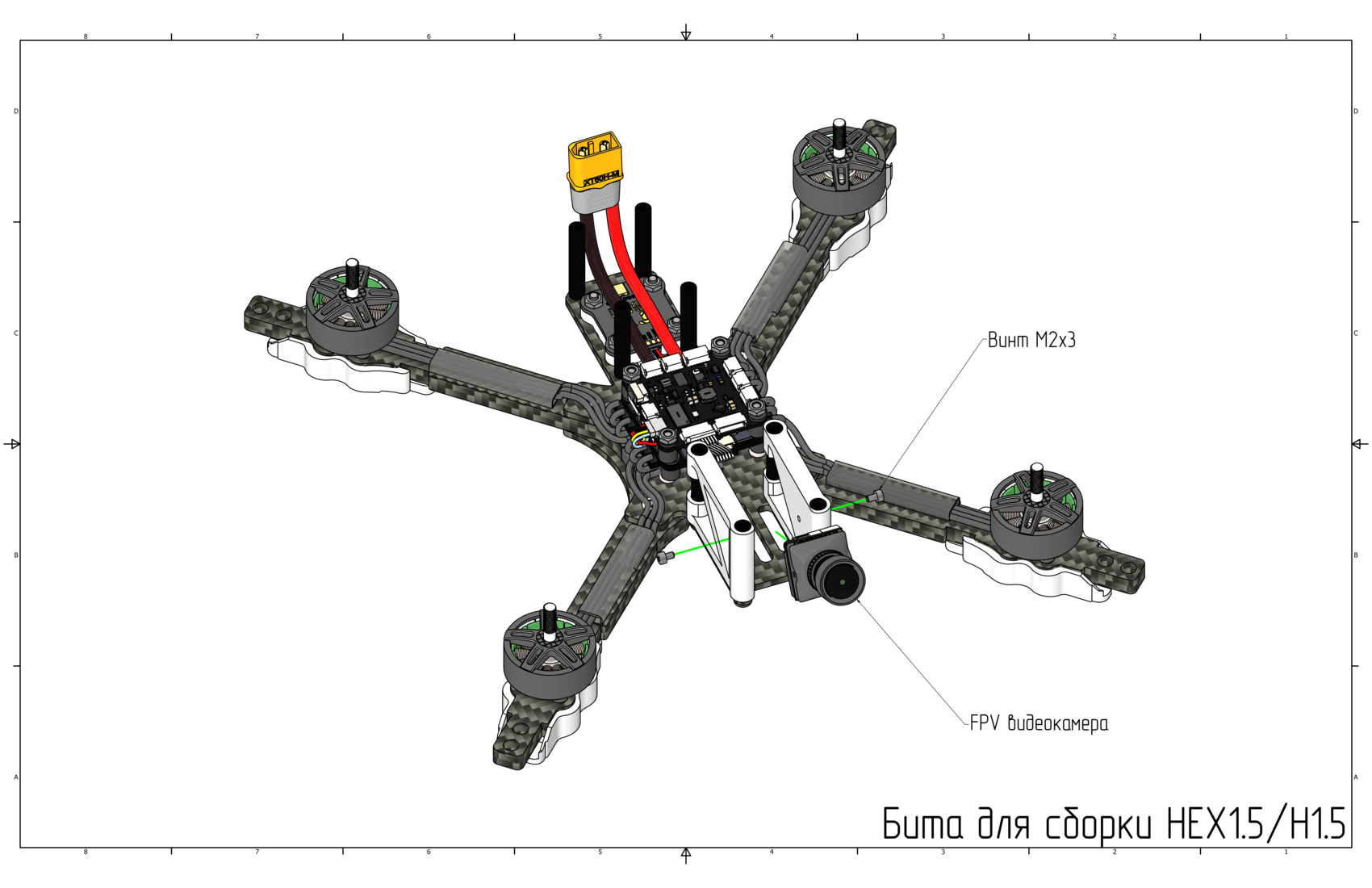

4. Установите видеокамеру в маунт на винты М2х3 (Ячейка 20) и зафиксируйте в удобном для вас наклоне камеры.

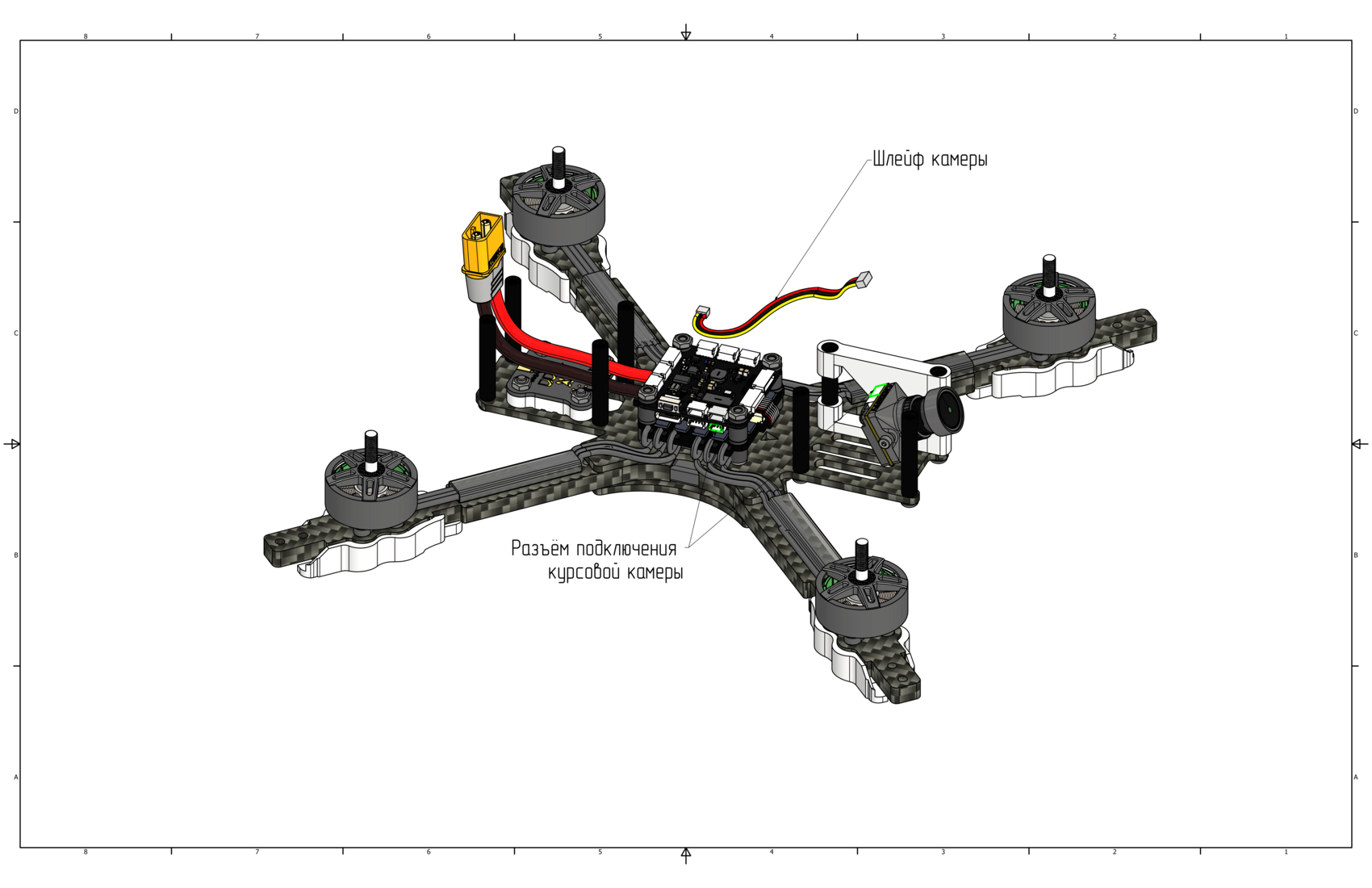

5. Подключите шлейф камеры в разъём для курсовой камеры в полетном контроллере, так, как показано на изображении.

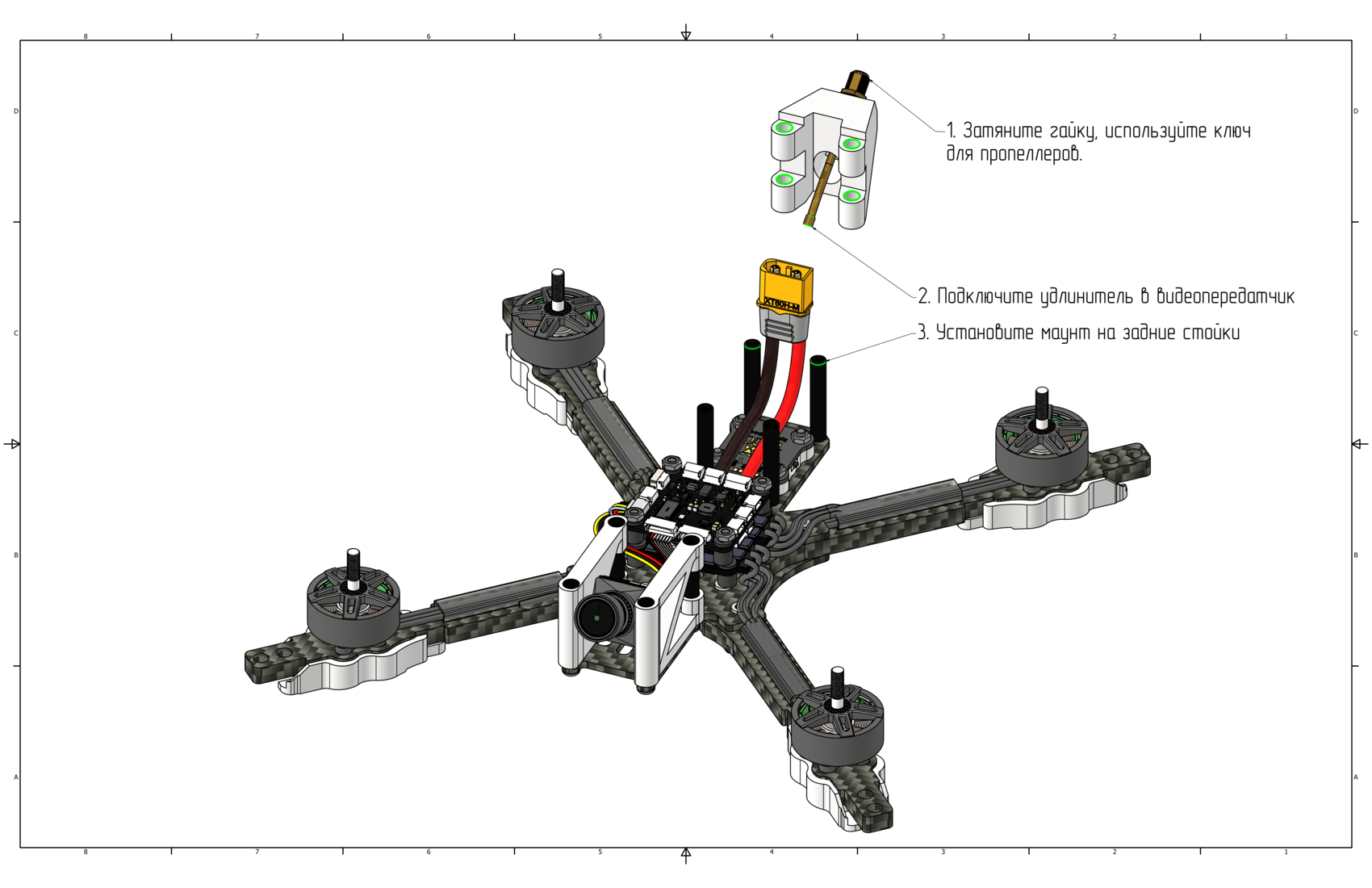

6. Установите в маунт для антенны разъём и затяните ключом для пропеллеров (ключ на 8), после чего подключите разъём антенны в видеопередатчик и установите на задние стойки.

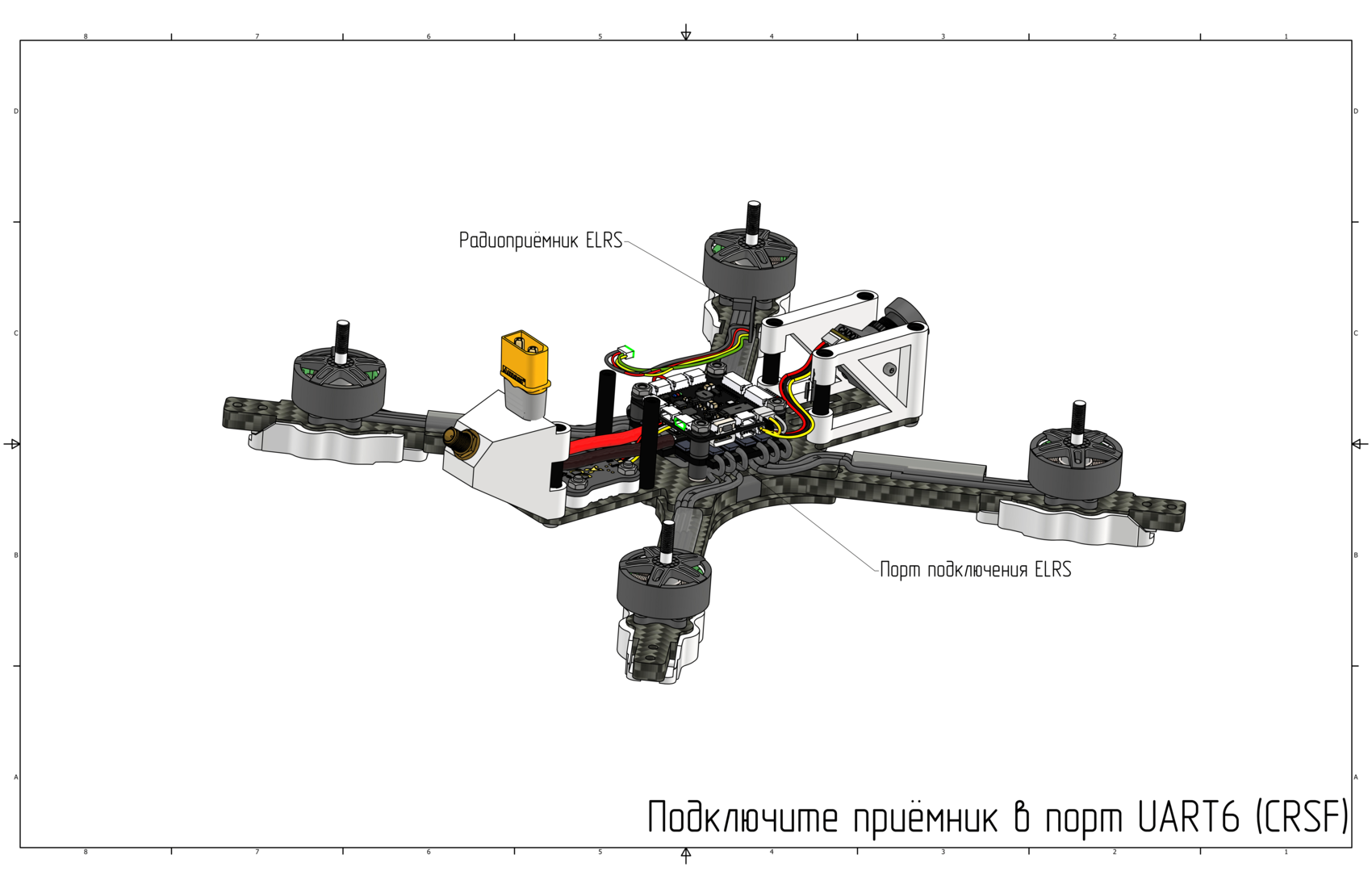

7. Установите радиоприемник ELRS и подключите при помощи шлейфа в порт SBUS/CRSF на полётном контроллере.

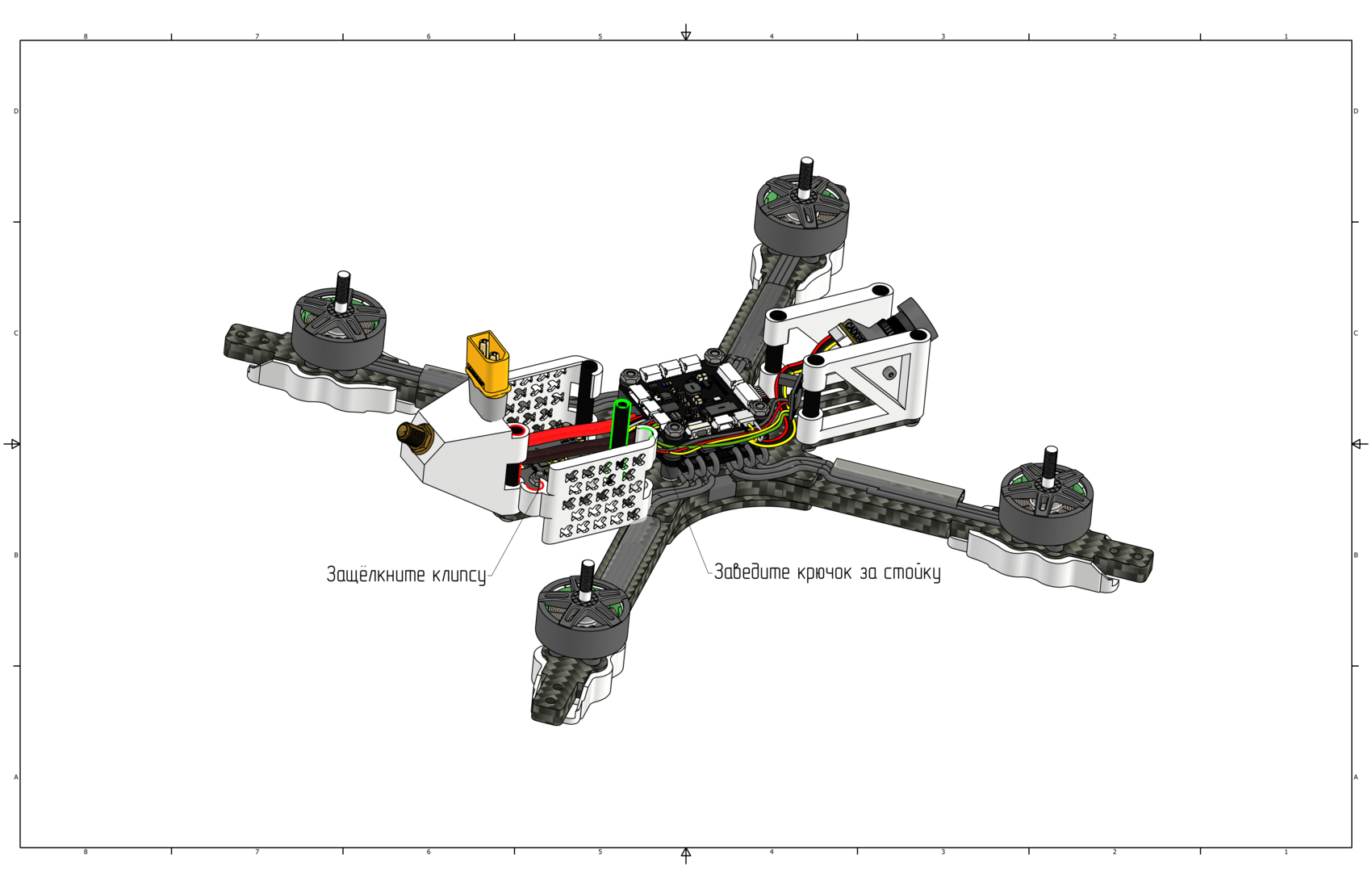

8. Установите защитные накладки сзади, для этого заведите крючок за стойку около полётного контроллера и защёлкните клипсу на задней стойке.

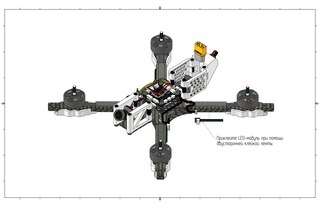

9. Установите LED модули, для этого приклейте их на двухсторонний скотч на внутренние стороны лучей (см. изобр. ниже).

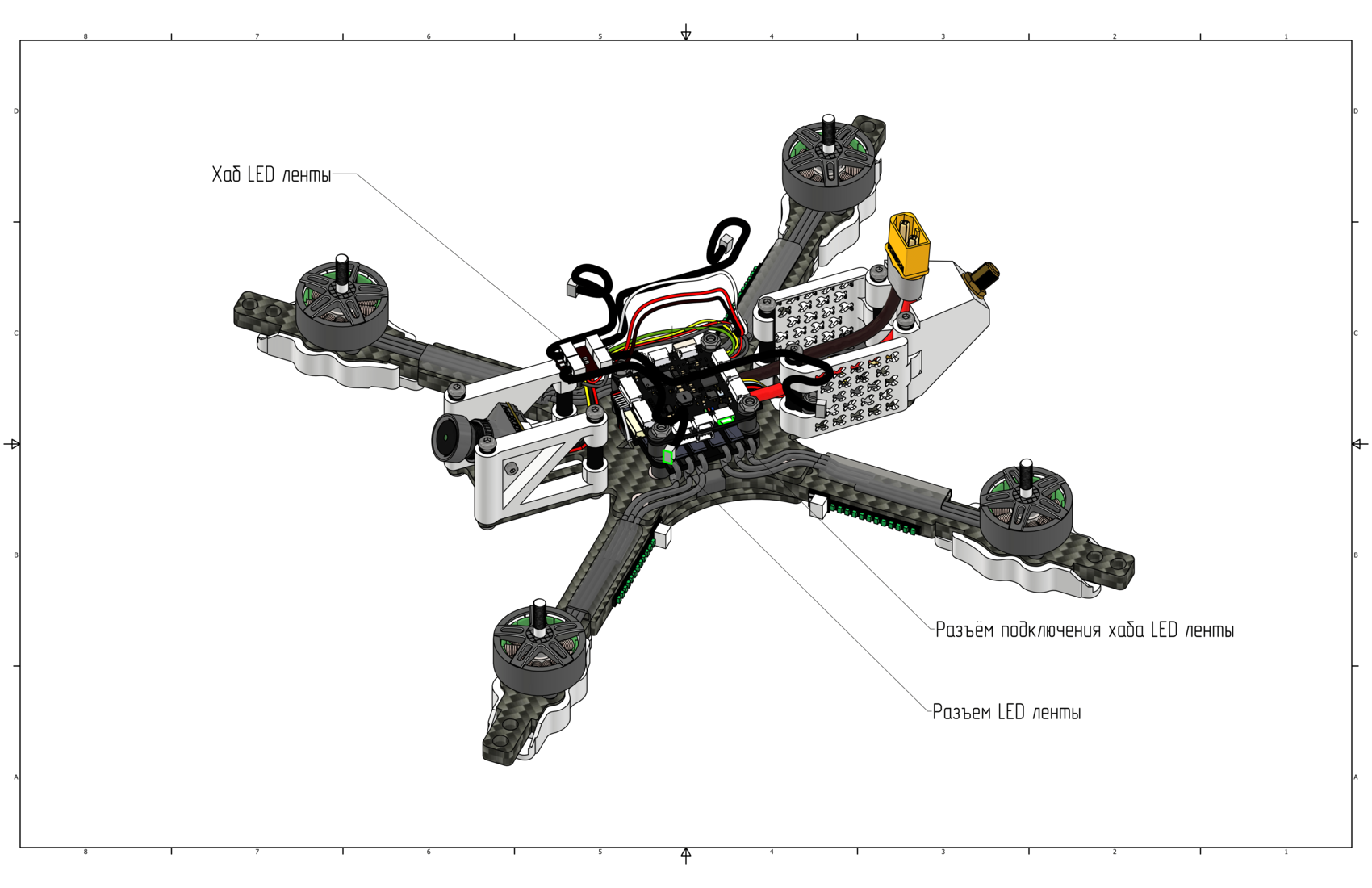

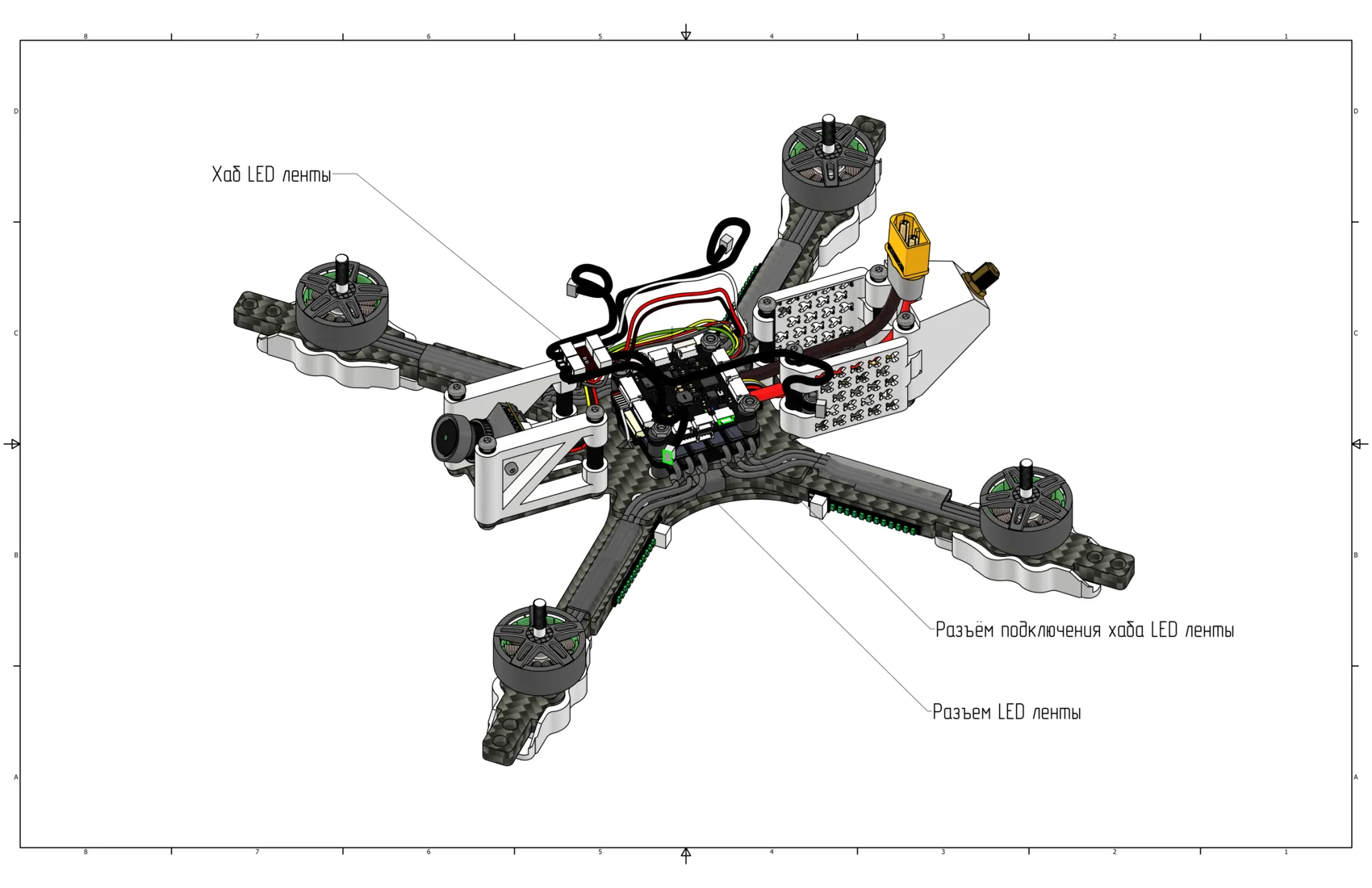

10. Подключите LED модули в хаб, как показано на изображении. Подключите хаб в разъём LED/Buzzer на полётном контроллере.

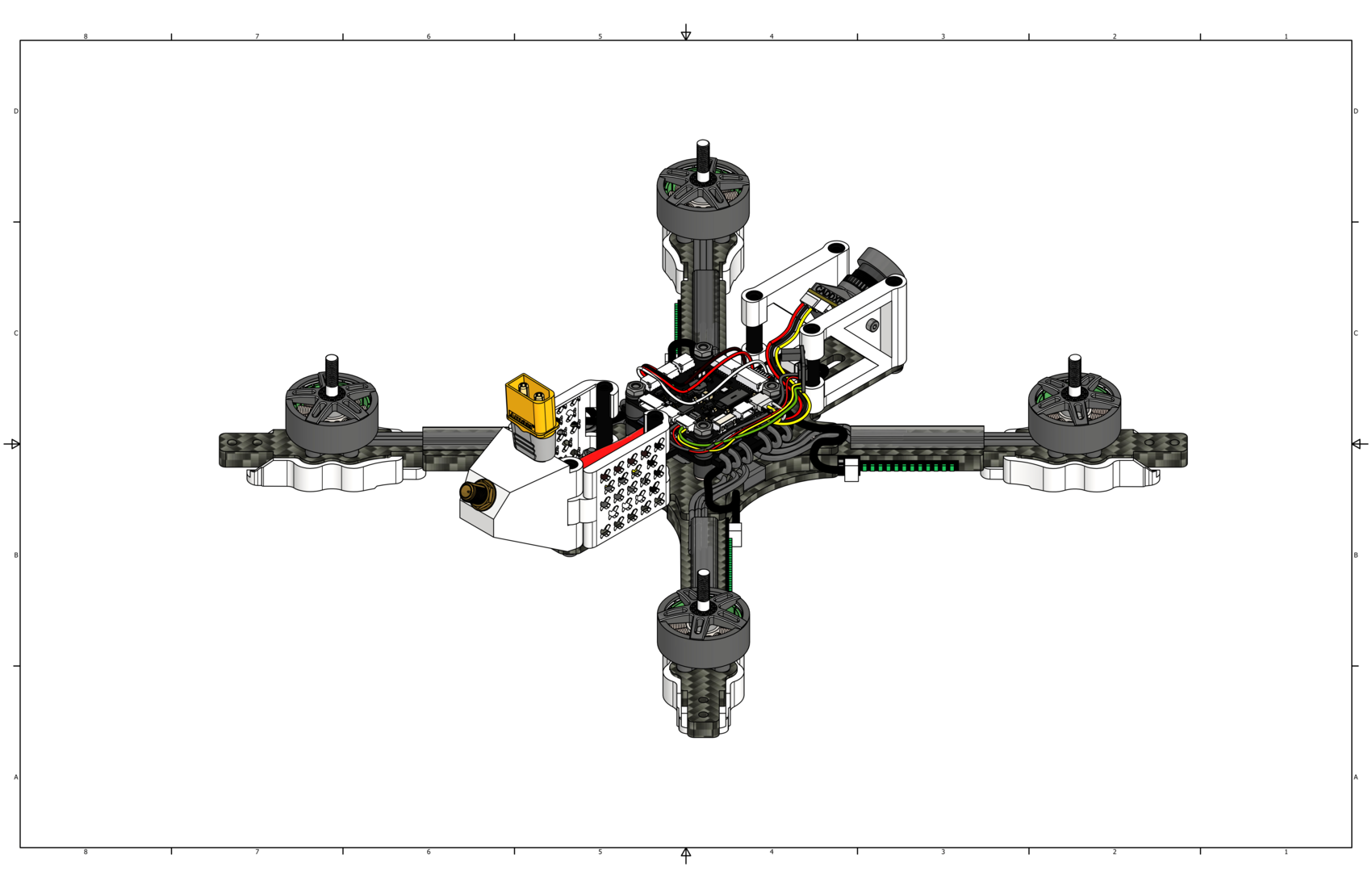

11. Уложите провода от LED модулей, как показано на изображении.

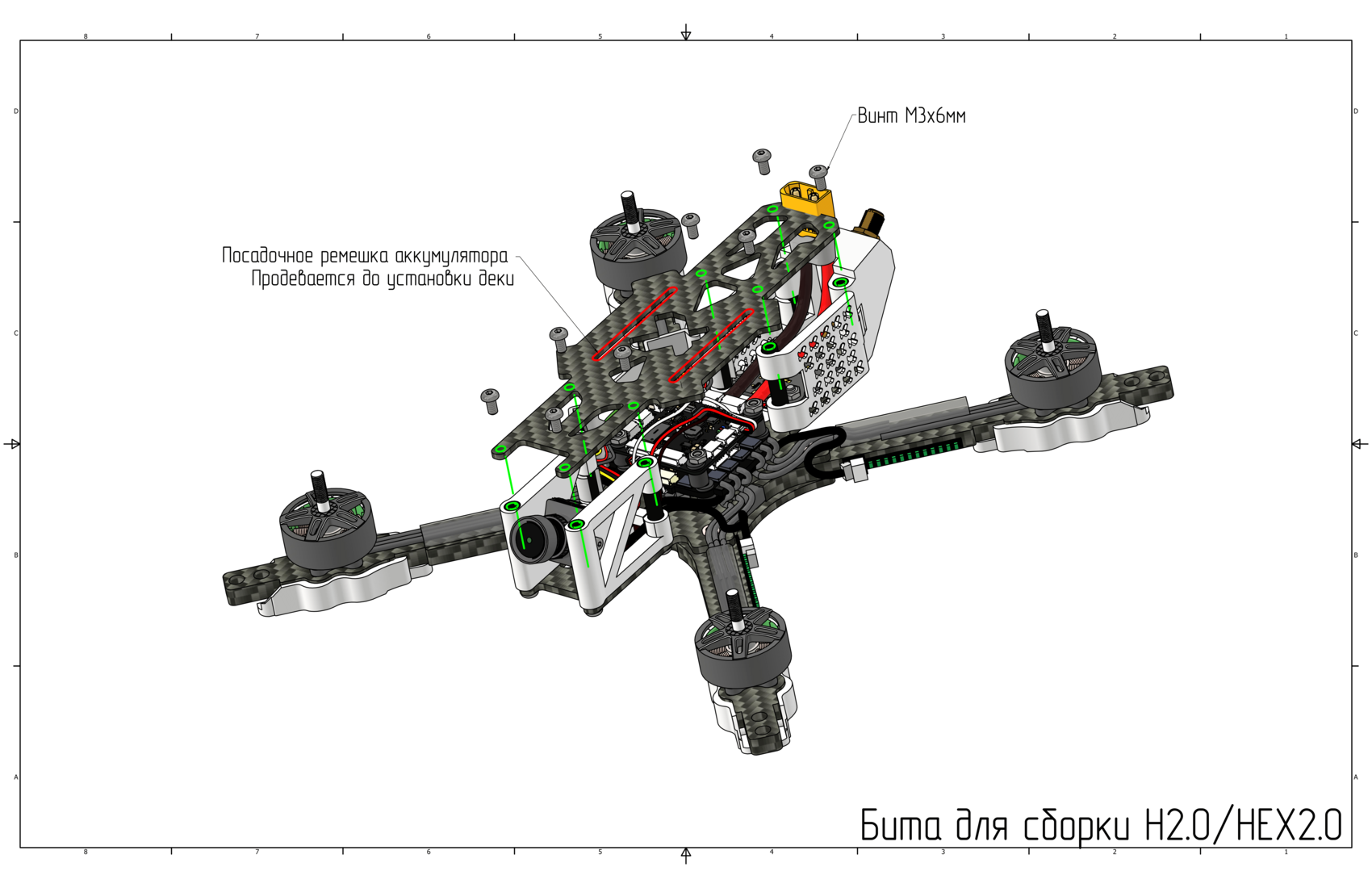

12. Протяните стропу для аккумулятора в посадочные пазы, установите верхнюю деку используя винты М3х6 (Ячейка 9).

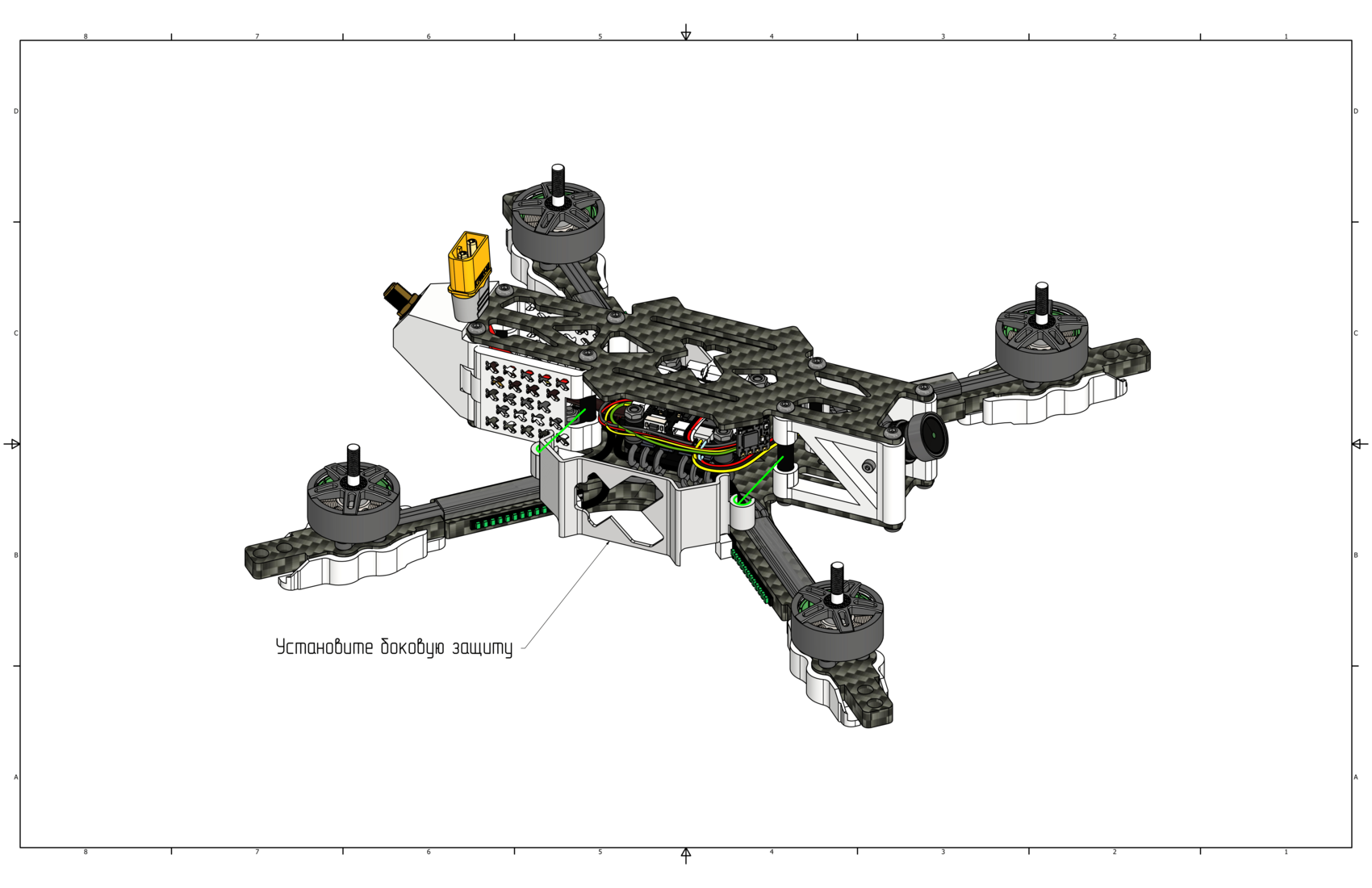

13. Установите боковую защиту на центральные стойки, защёлкните на клипсы защиты.

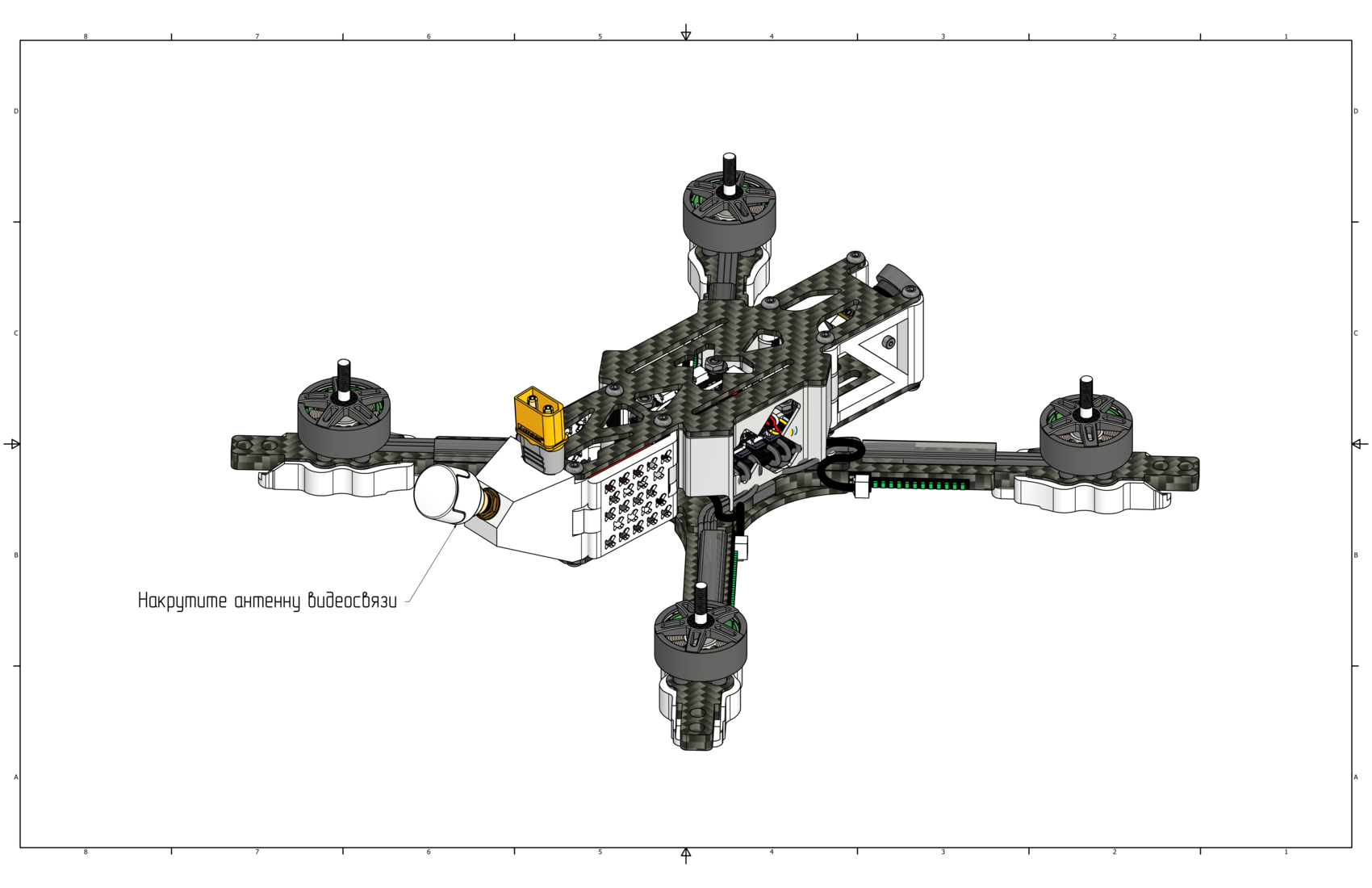

14. Накрутите антенну видеосвязи на разъём сзади.

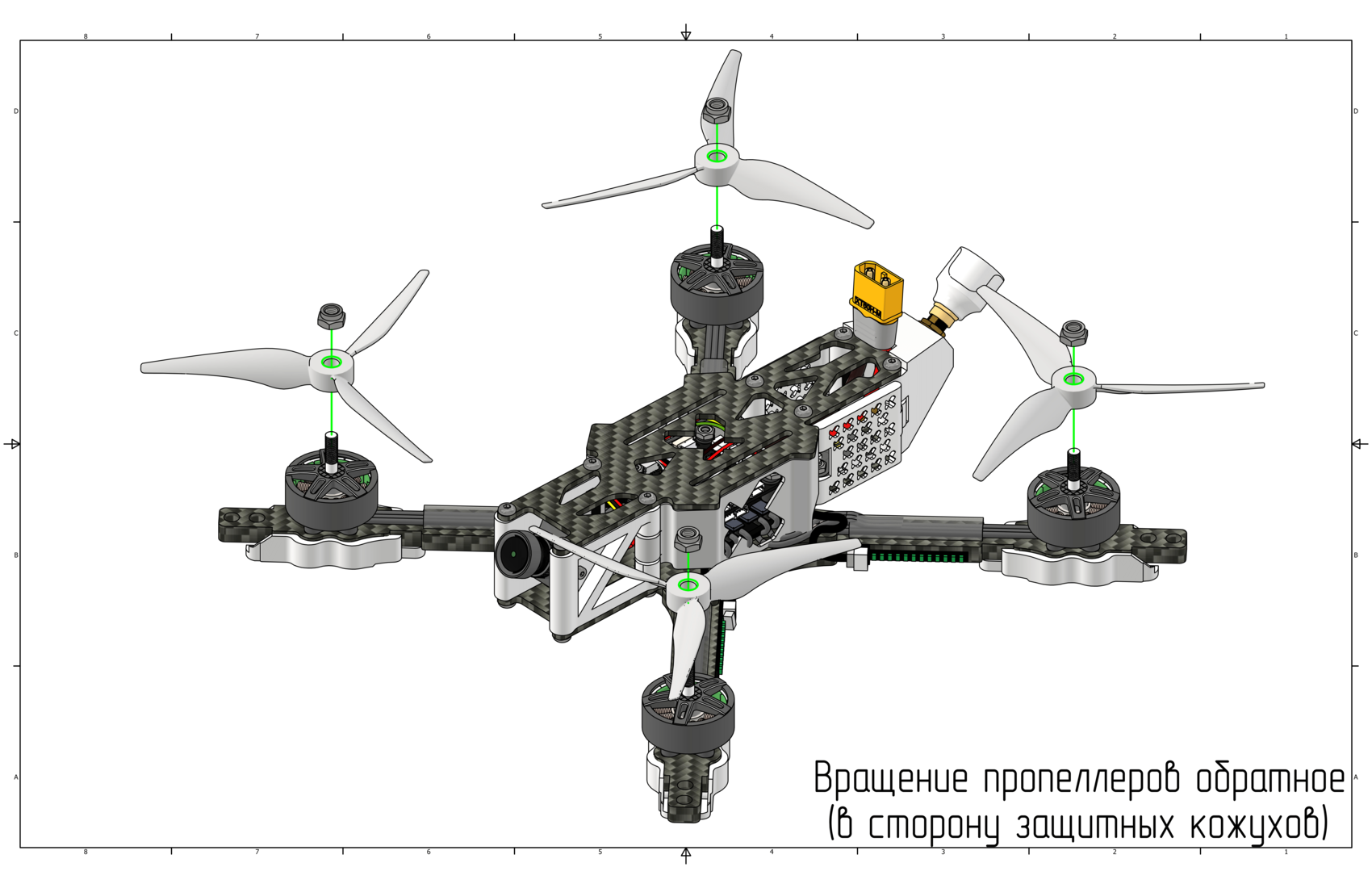

15. Установите пропеллеры в соответствии с обратным вращением, как представлено на изображении.



Проверьте, что ни один из компонентов не остался незакрепленным. Перед первым включением убедитесь, что пропеллеры не задевают кожух и провода.
